Pose d'un portail battant ou coulissant en acier : le guide pas à pas

Pose d'un portail coulissant

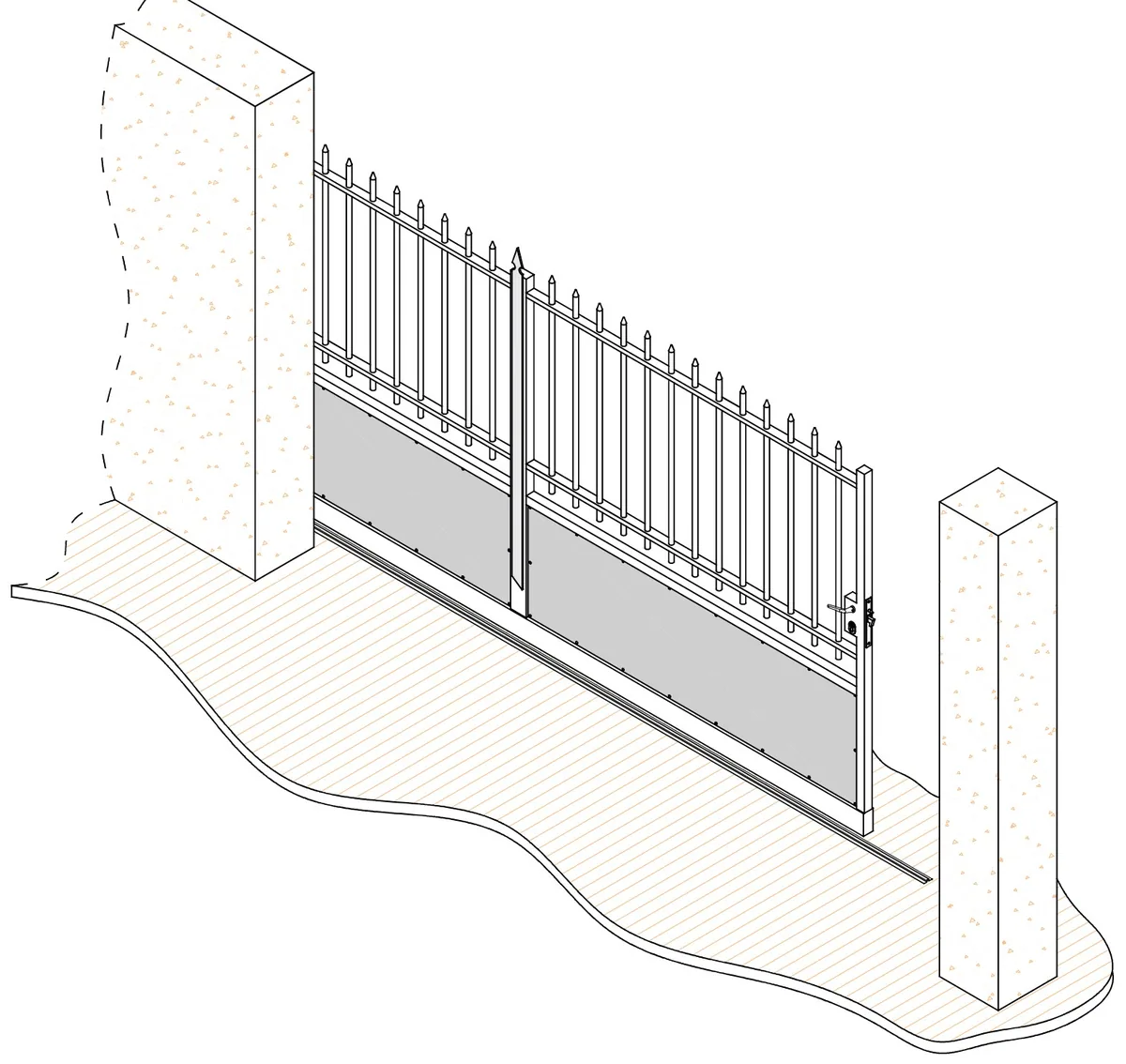

Cette partie décrit la pose d'un portail coulissant en acier de forme droite : le portail roule sur un rail fixé au sol et il est guidé en haut par une platine à galets fixée sur le pilier. Il se pose côté intérieur de la propriété, derrière les piliers, et s'efface le long du mur ou de la clôture (le refoulement).

Les précautions propres au portail coulissant

Elles s'ajoutent aux consignes de la partie Avant de poser votre portail.

• Éloignez les mains des zones de coulissement, et tenez les enfants à distance du chantier.
• Le portail se pose sur un seuil fini et stable sur toute la longueur du refoulement.
• Contrôlez votre livraison : portail, cartons d'accessoires, poteaux éventuels, quincaillerie prévue à votre commande.

L'outillage à réunir

Perforateur, visseuse, mètre à ruban, niveau, 3 serre-joints, tournevis cruciforme, clés Allen, clés plates et clés à pipe, jeu de tournevis, forets acier et béton, crayon, taraud M8, marteau et burin, truelle, auge et mortier, 5 cales en bois, 4 bouts de chevron d'environ 30 cm, 2 planches de la longueur de l'entre-piliers + 60 cm.

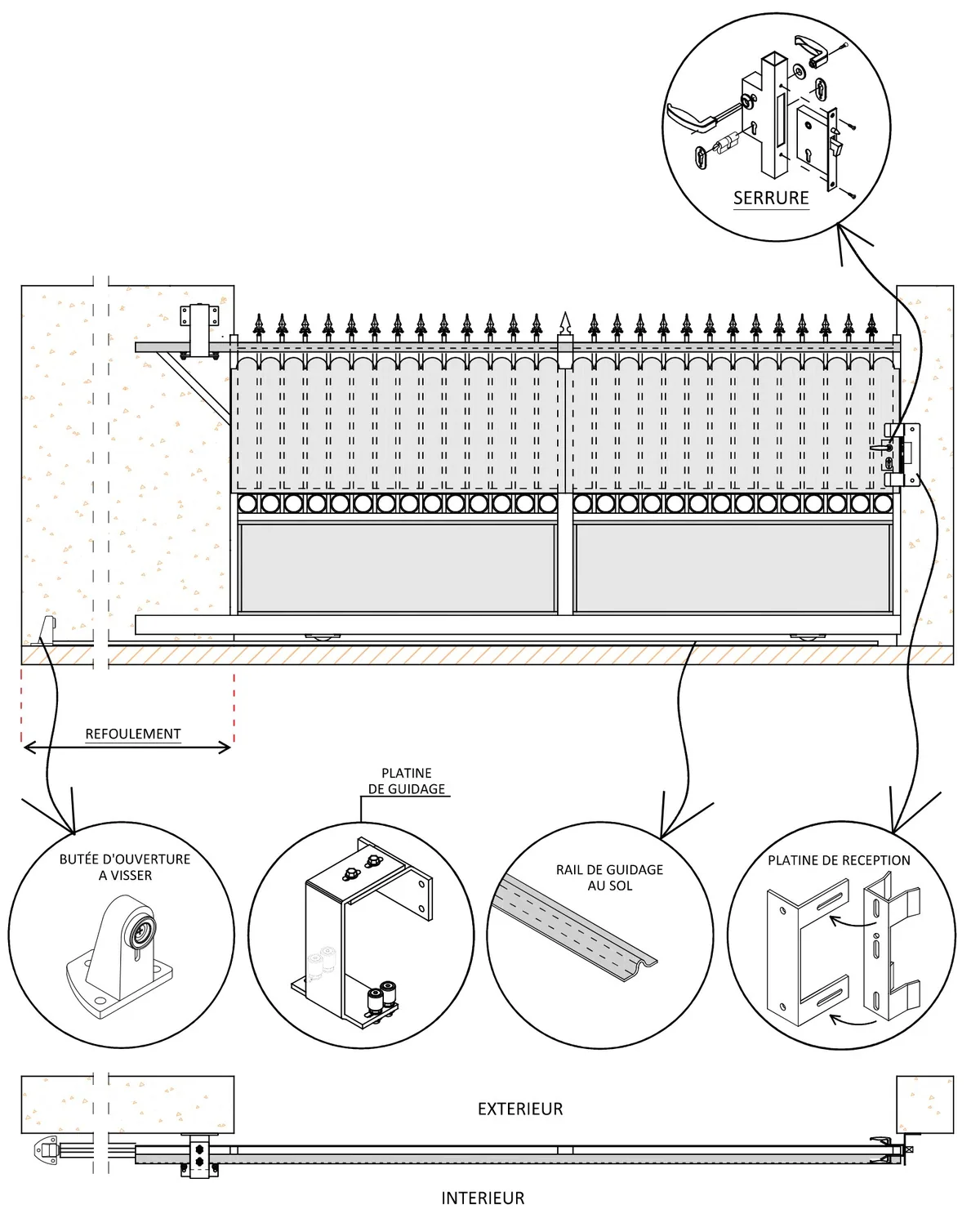

Les pièces livrées avec votre portail

Repérez chaque pièce avant de commencer : la serrure et ses poignées, la platine de guidage à galets (en haut du pilier, côté refoulement), le rail de sol, la butée d'arrêt à visser (au bout du rail) et la butée gâche (sur le pilier de fermeture). À prévoir de votre côté : les vis et les chevilles du rail de sol et de la butée d'arrêt ne sont pas fournies.

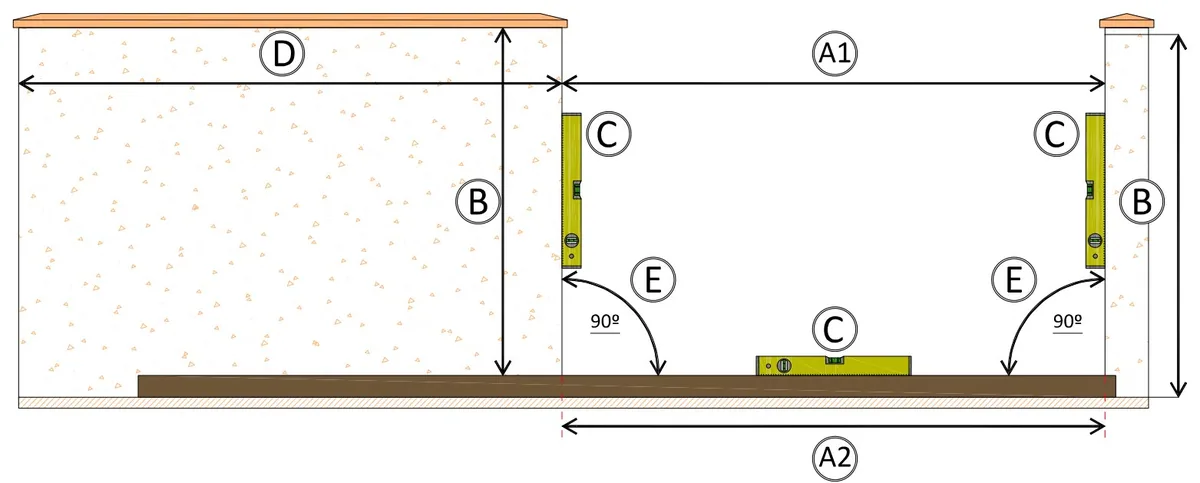

1Contrôler les cotes et les niveaux de la maçonnerie

C'est l'étape la plus importante : un portail coulissant ne rattrape ni un seuil qui penche ni un pilier qui n'est pas d'aplomb. Posez une planche bien droite sur le seuil et contrôlez les cinq points ci-dessous.

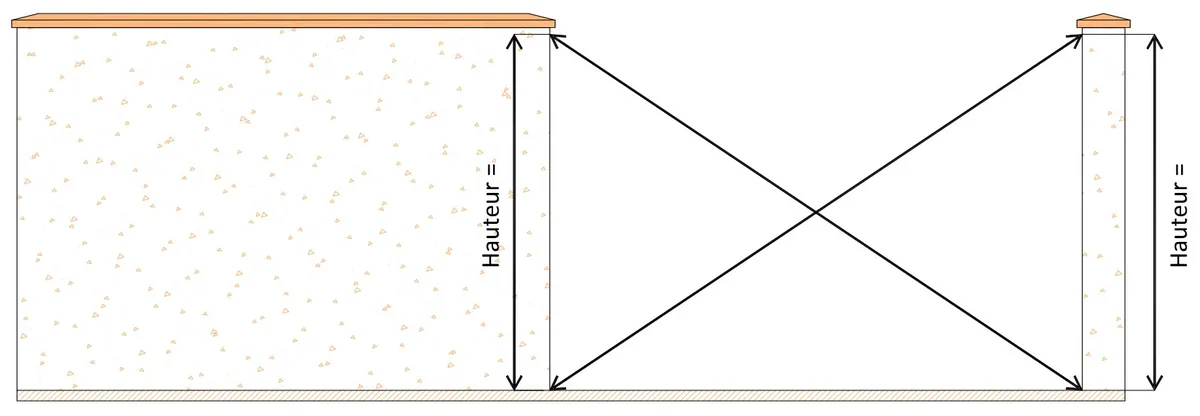

Pour vérifier l'équerrage, mesurez les deux diagonales de l'ouverture, prises à la même hauteur de chaque côté : elles doivent être identiques.

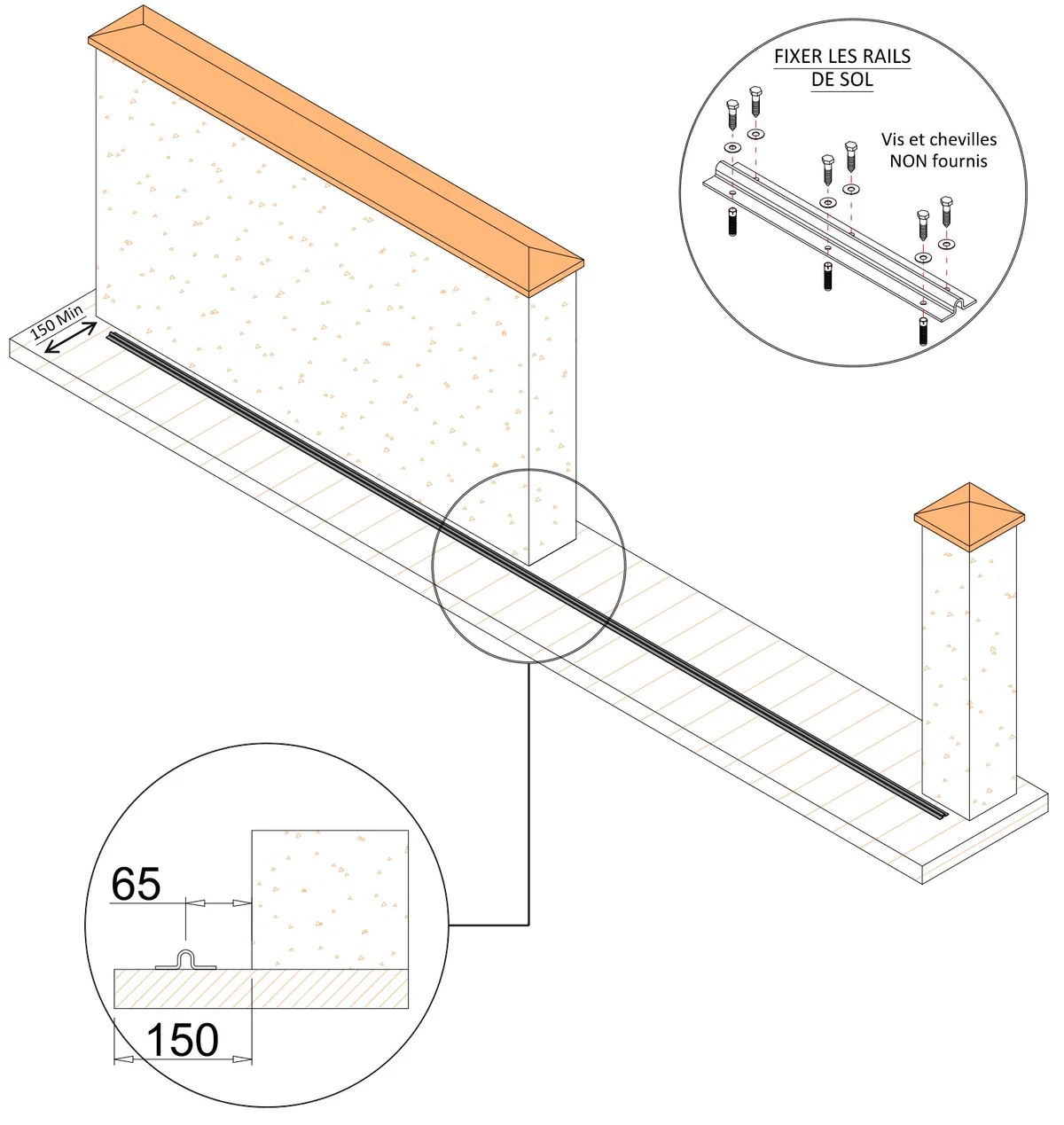

2Préparer la semelle et fixer le rail au sol

• Prévoyez une semelle en béton armé sous le rail, sur toute la longueur du passage et du refoulement.
• Cette semelle doit dépasser d'au moins 150 mm côté intérieur de la propriété.
• Elle doit être parfaitement de niveau.
• Fixez le rail sur la semelle, son axe à 65 mm de la face du pilier.

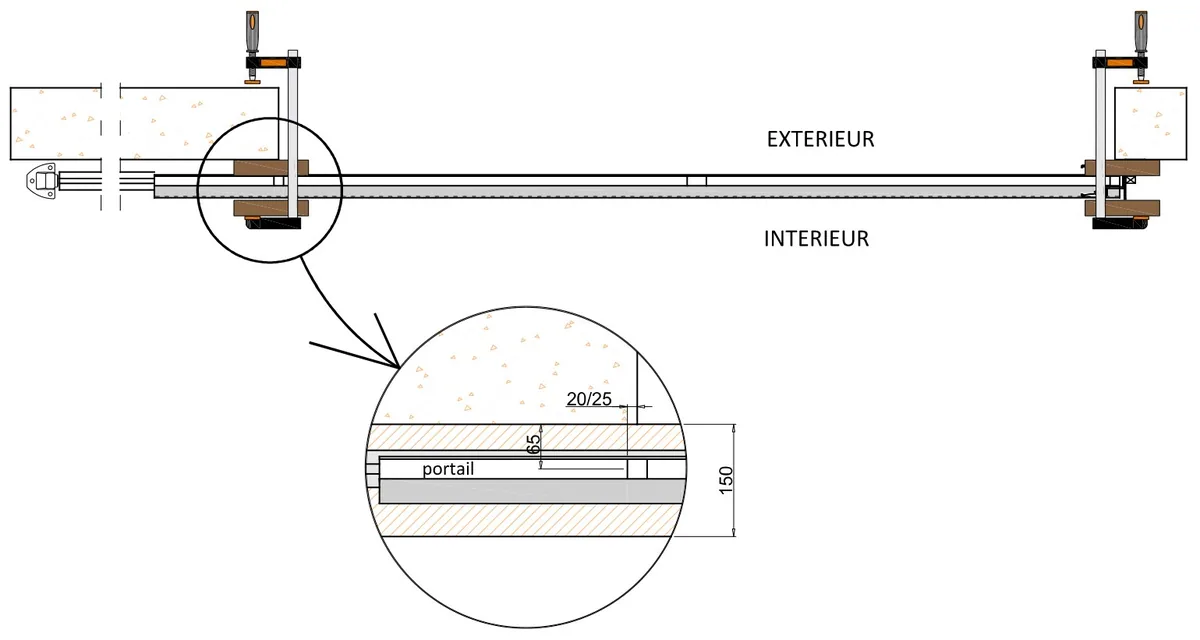

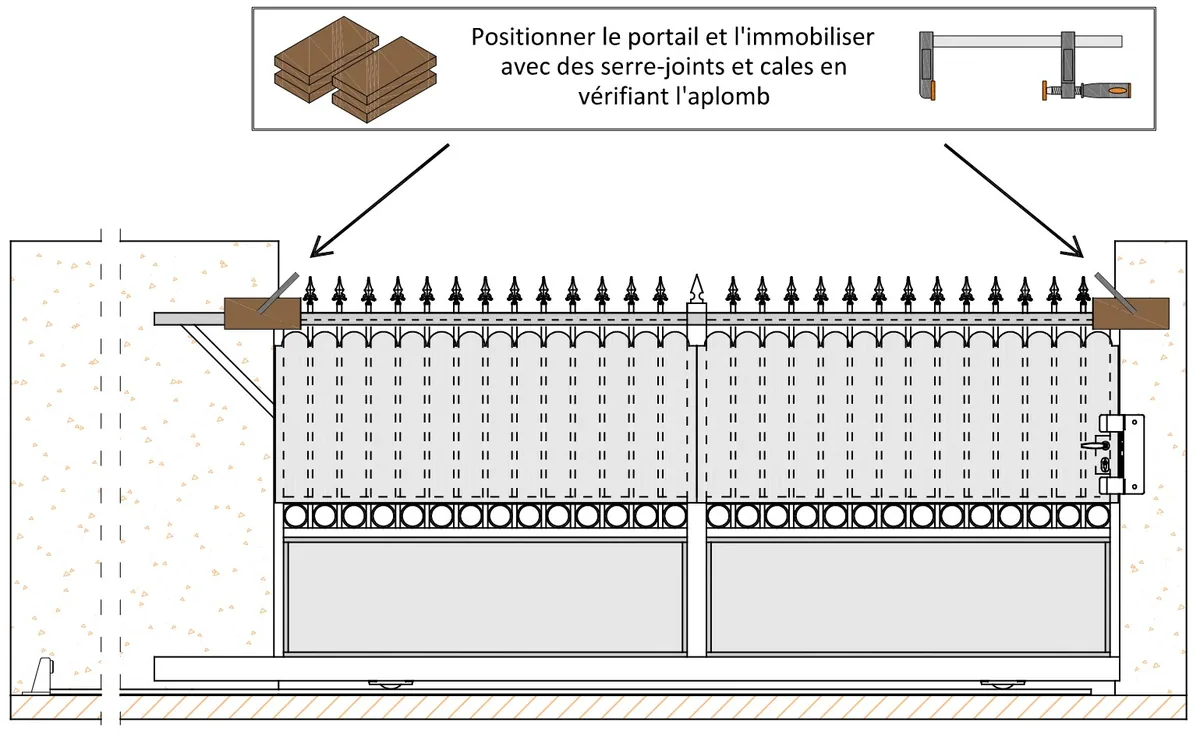

3Poser le portail sur le rail

• Posez le portail sur le rail, en position fermée.
• Immobilisez-le avec des serre-joints et des cales en bois, contre le mur côté refoulement et contre le pilier côté fermeture.
• Vérifiez l'aplomb.
• Le montant du portail recouvre le pilier de 20 à 25 mm ; l'axe du portail est à 65 mm du pilier.

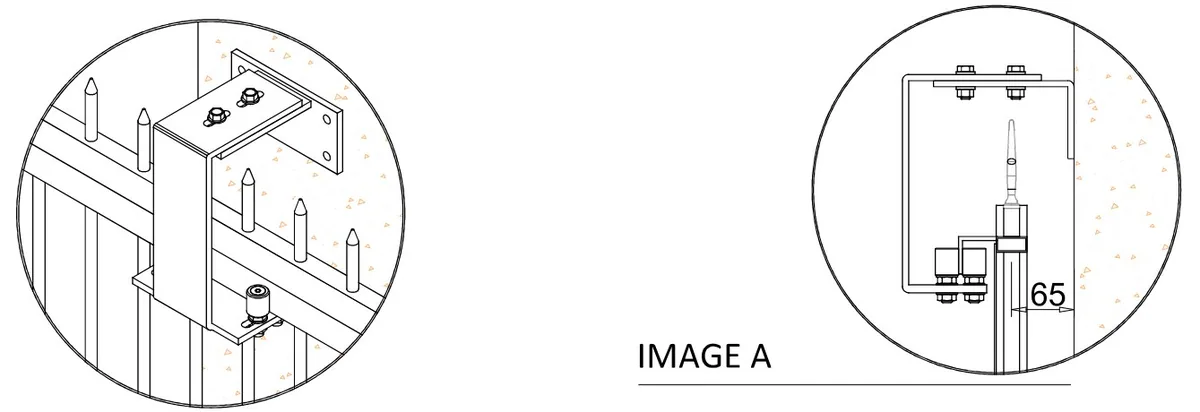

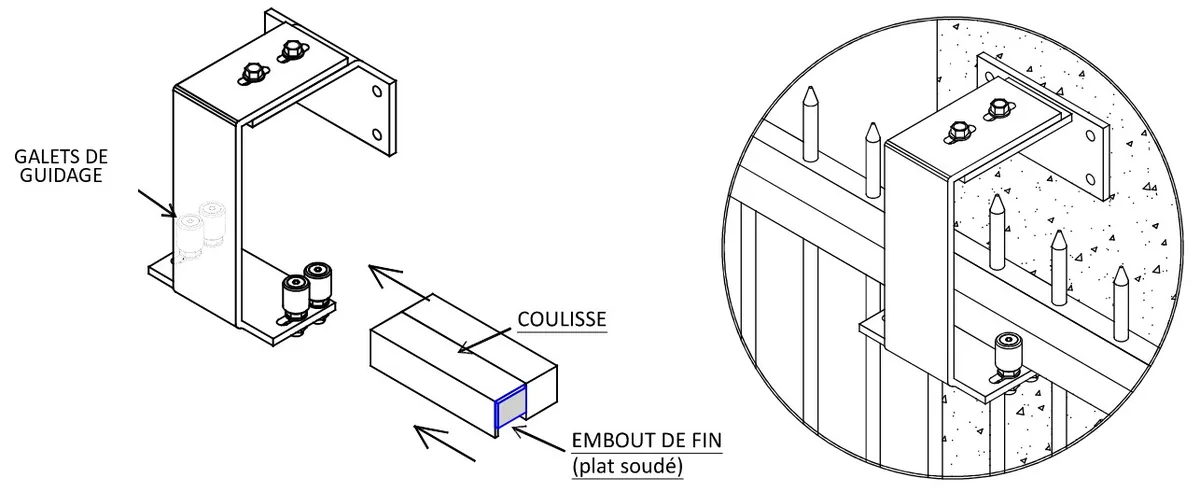

4Poser la platine de guidage

1. Le portail étant sur son rail, engagez les galets de la platine de guidage sur le rail haut du portail (la coulisse).
2. Présentez la platine sur le pilier. L'axe du portail doit se trouver à 65 mm du pilier (image A).

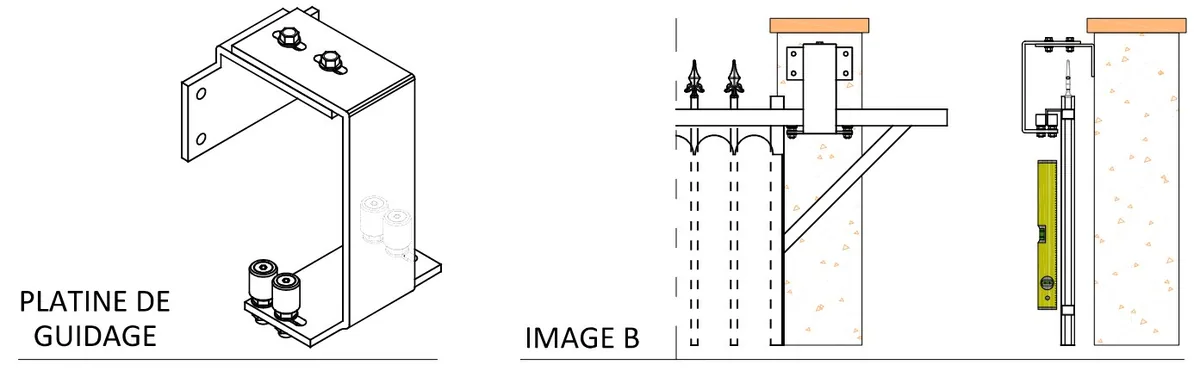

3. Vérifiez l'alignement du portail au fil à plomb ou au niveau (image B).
4. Tracez les trous de fixation de la platine.
5. Retirez le portail, puis percez le pilier.

6. Fixez la platine de guidage avec des vis et des chevilles adaptées à votre pilier.
7. Remettez le portail sur le rail et enfilez la coulisse entre les galets de guidage.
8. Vérifiez que les embouts de fin sont bien en place aux deux bouts de la coulisse : ce sont eux qui empêchent le portail de sortir de la platine.

5Options : deuxième platine de guidage, poteau de renfort

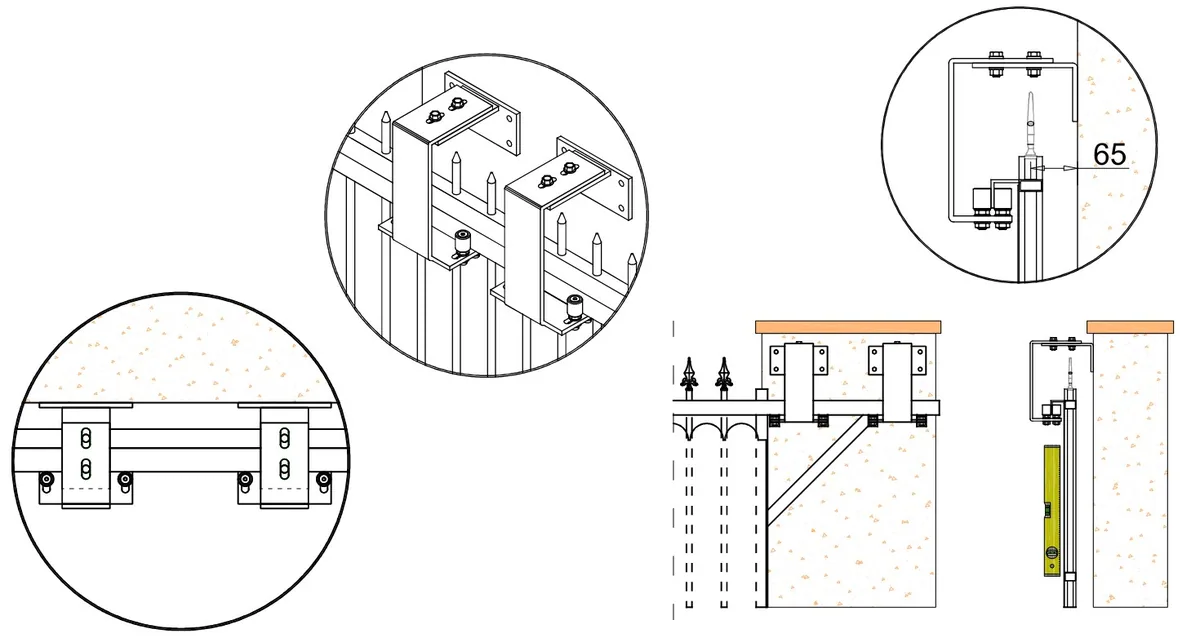

Deuxième platine de guidage

• Sur un portail plein de 5 000 mm de long ou plus, le portail est guidé par deux platines.
• La deuxième se pose comme la première.
• Laissez environ 200 mm entre les deux.

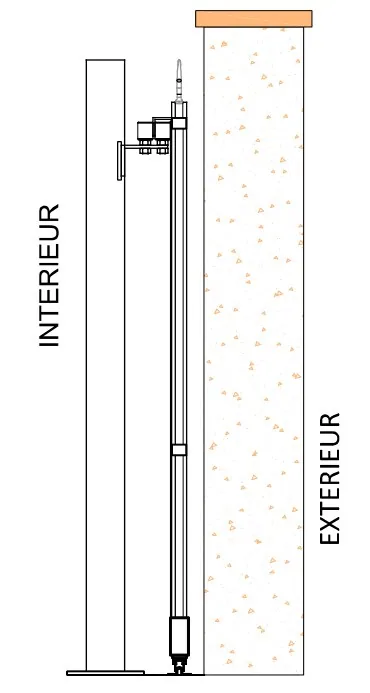

Poteau de renfort

Pour un portail plein à partir de 4 000 mm de long et 1 500 mm de haut, dans une région très ventée, nous vous conseillons d'ajouter un poteau de 100 × 100 mm, à visser ou à sceller. Plaqué et vissé à la platine de guidage et au sol, il forme un portique avec le pilier et renforce la tenue du portail.

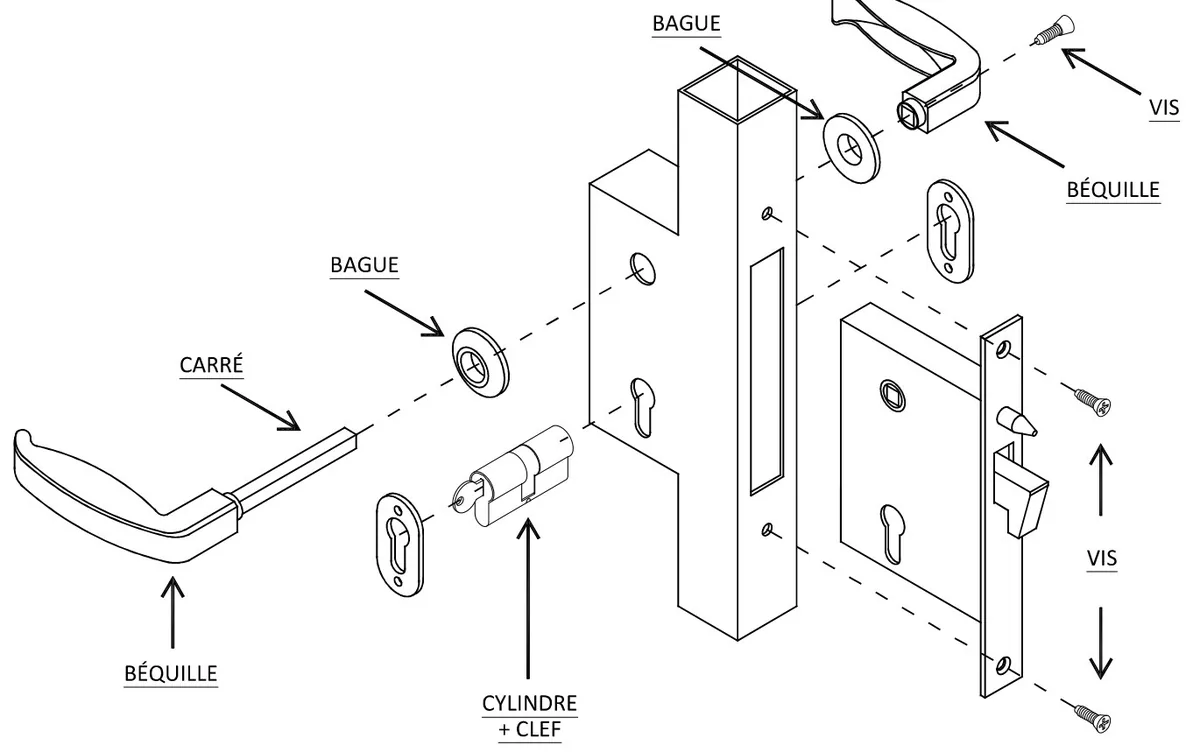

6Monter les poignées et la butée gâche

Les poignées. Montez les deux béquilles avec leurs bagues, le carré, le cylindre et ses deux entrées.

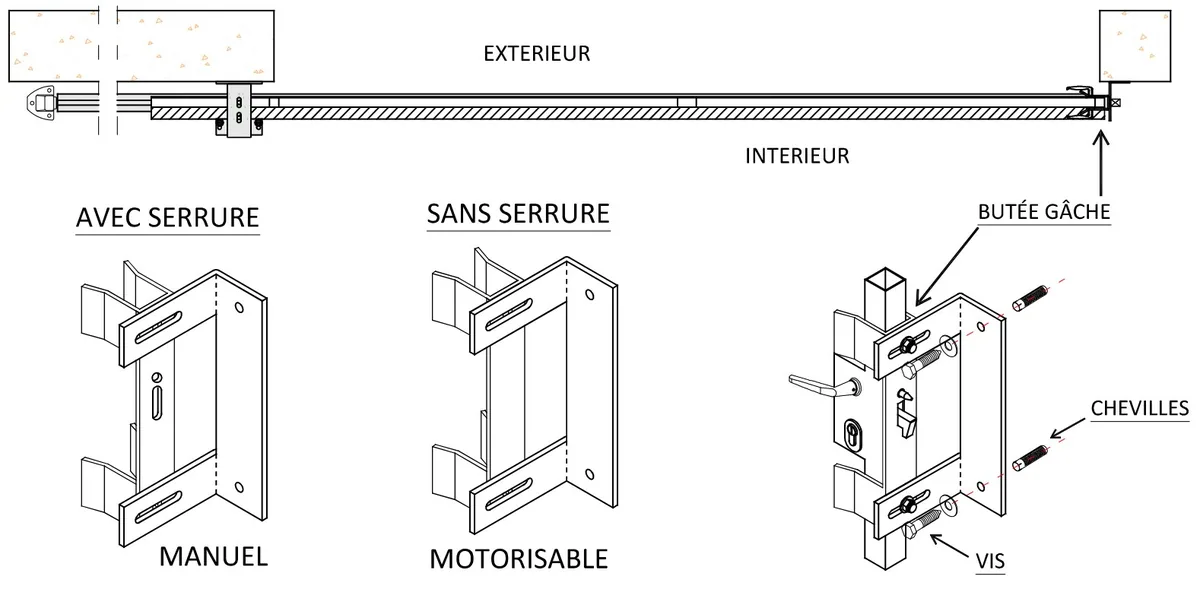

La butée gâche. Portail fermé, centrez-le entre les piliers en partageant le recouvrement : 25 mm de chaque côté. Fixez alors la butée gâche sur le pilier de fermeture. Il en existe deux modèles : avec gâche pour un portail manuel à serrure, sans gâche pour un portail motorisé.

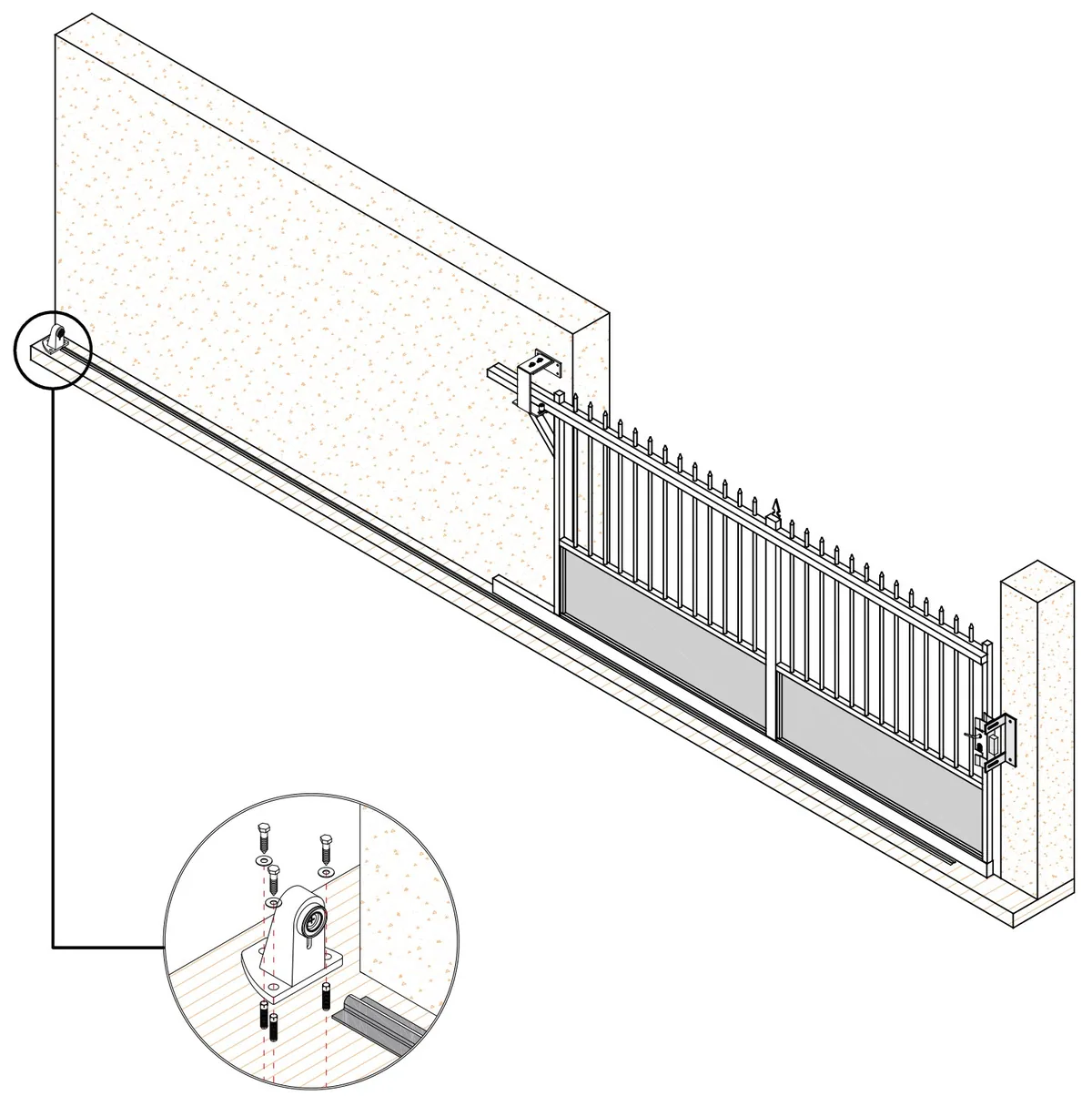

7Poser la butée d'arrêt

Ouvrez le portail au maximum pour repérer l'emplacement de la butée d'arrêt, au bout du rail. Fixez-la au sol avec des chevilles et des vis (non fournies).

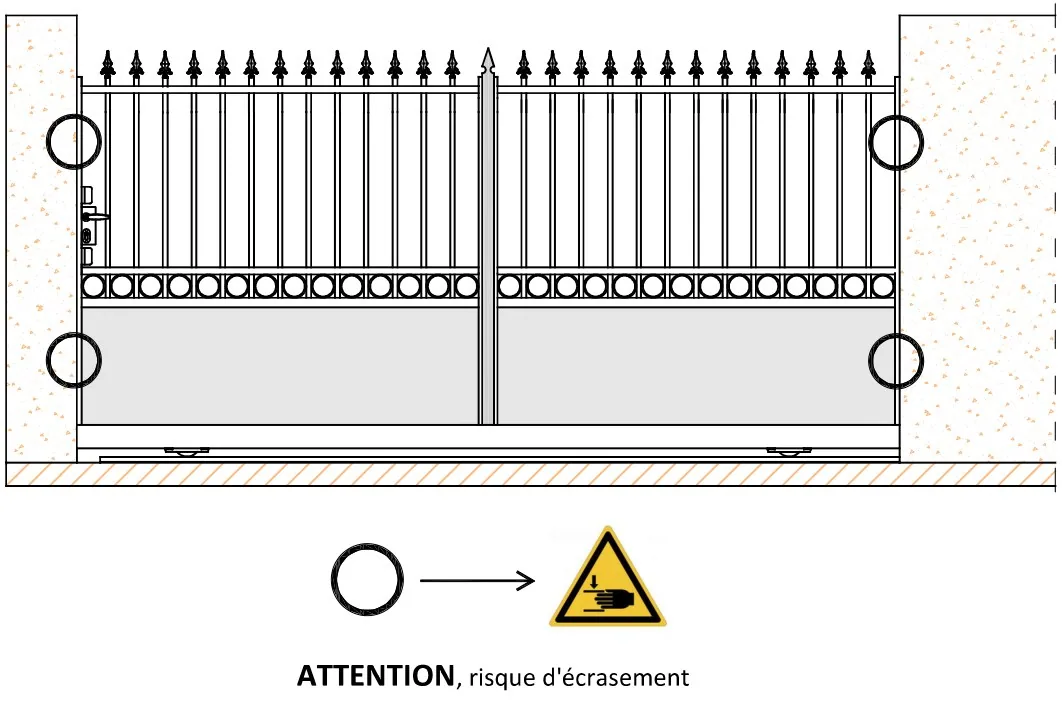

8Si votre portail est motorisé

Collez les étiquettes d'avertissement sur les deux faces du portail, aux endroits repérés par un cercle ci-dessous. Elles signalent le risque d'écrasement : tenez les doigts éloignés de ces zones.

Selon votre portail coulissant

Les étapes ci-dessus sont celles du portail coulissant de forme droite. Pour les autres portails coulissants, voici ce qui change : chaque notice détaille sa pose, avec ses propres schémas.

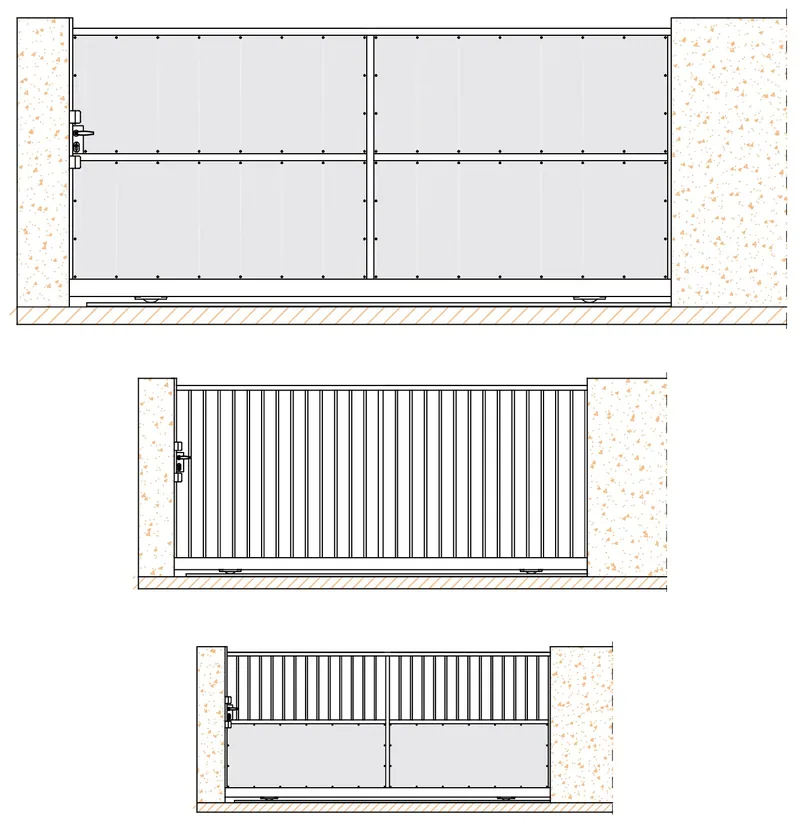

Portail coulissant contemporain

Pour les portails contemporains de forme droite, guidés par une platine à galets fixée sur le pilier.

Ce qui change

• L'axe du rail et l'axe du portail se trouvent à 90 mm de la face du pilier.
• Hauteur libre sous le chapeau du pilier : hauteur du portail + 60 mm mini.
• La semelle en béton armé dépasse d'au moins 200 mm côté intérieur de la propriété.
• Les galets de la platine de guidage s'engagent sur la traverse haute du portail, et la platine se fixe une fois le portail remis sur le rail.
• Après la fixation de la platine : vérifiez l'aplomb, réglez avec les galets, serrez bien les écrous, puis essayez le portail à la main (il ne doit pas sortir de la platine de guidage).

Télécharger la notice de pose du portail coulissant contemporain (PDF)

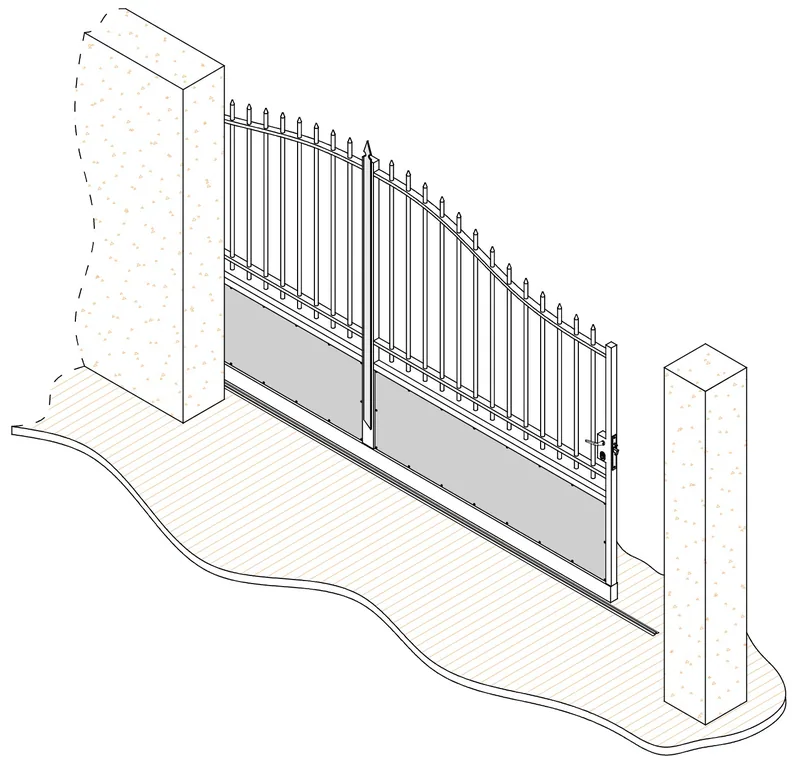

Portail coulissant à forme

Pour les portails au haut cintré (chapeau de gendarme, arrondi…), guidés par un poteau à sceller.

Ce qui change

• Le portail n'est pas guidé par une platine sur le pilier, mais par un poteau de guidage à galets, scellé dans le sol côté intérieur de la propriété, le long du mur de refoulement.
• Trou de scellement du poteau, à connaître avant de couler la semelle : un carré de 400 × 400 mm, profond de 600 mm.
• Position du poteau : 125 mm de la face intérieure du cadre du portail à la face du poteau, 75 mm du rail à coulisse à la face du poteau.
• Le poteau se scelle au mortier, portail ouvert et bloqué par un serre-joint, en vérifiant son aplomb.
• Portail plein de 5 000 mm de long ou plus : deux poteaux de guidage, avec 300 mm entre les deux, sans descendre en dessous.
• Portail plein à partir de 4 000 mm de long et 1 500 mm de haut, dans une région très ventée : un poteau toute hauteur de 100 × 100 mm, à sceller, relié au mur par une platine vissée en partie haute.

Télécharger la notice de pose du portail coulissant à forme (PDF)

Pose d'un portail battant

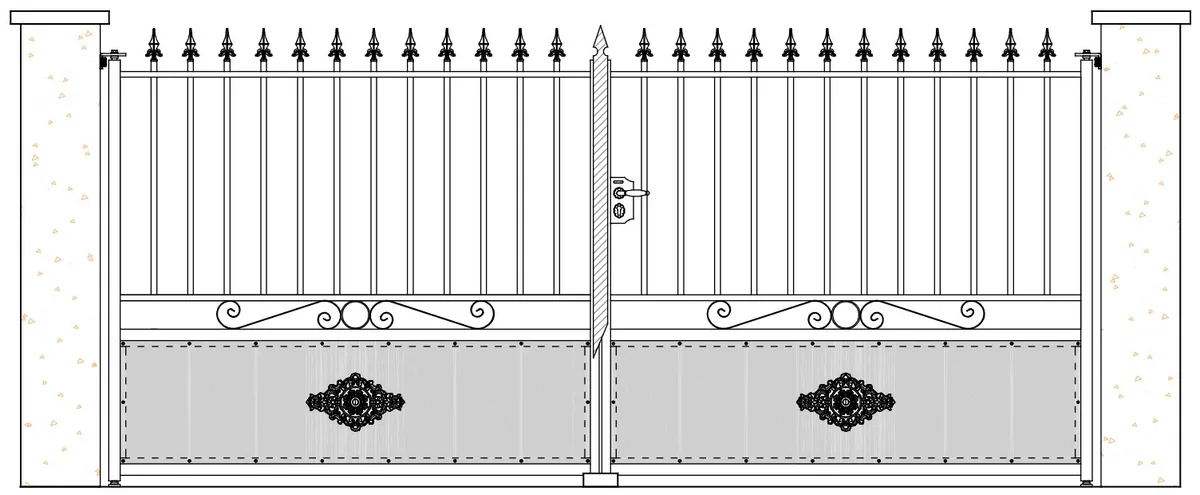

Cette partie décrit la pose d'un portail battant en acier de forme droite, à deux vantaux, entre deux piliers : chaque vantail repose en bas sur un pivot vissé au sol (la crapaudine) et tourne en haut sur un gond vissé sur le pilier. Portail fermé, les deux vantaux sont maintenus au centre par un sabot fixé sur le seuil.

Les précautions propres au portail battant

Elles s'ajoutent aux consignes de la partie Avant de poser votre portail.

• Éloignez les mains des articulations, et tenez les enfants à distance du chantier.
• Les piliers doivent être d'aplomb, et assez robustes pour supporter le poids du portail et les efforts au niveau des gonds (et des supports de motorisation si le portail est motorisé).
• Le portail se pose sur un seuil fini et stable sur toute la surface de débattement des vantaux.
• Contrôlez votre livraison : vantaux, cartons d'accessoires, poteaux éventuels, quincaillerie prévue à votre commande.

L'outillage à réunir

Perceuse à percussion, visseuse avec ses embouts, mètre à ruban, niveau à bulle, fil à plomb, grande règle, serre-joints, clés Allen, clés plates (dont deux de 17) et clés à pipe, jeu de tournevis, forets acier et béton, crayon, taraud M8, marteau et burin, maillet en caoutchouc, scie à métaux, disqueuse, une grande planche, des cales droites et des cales biseautées de différentes hauteurs (pour caler les vantaux sous la traverse basse).

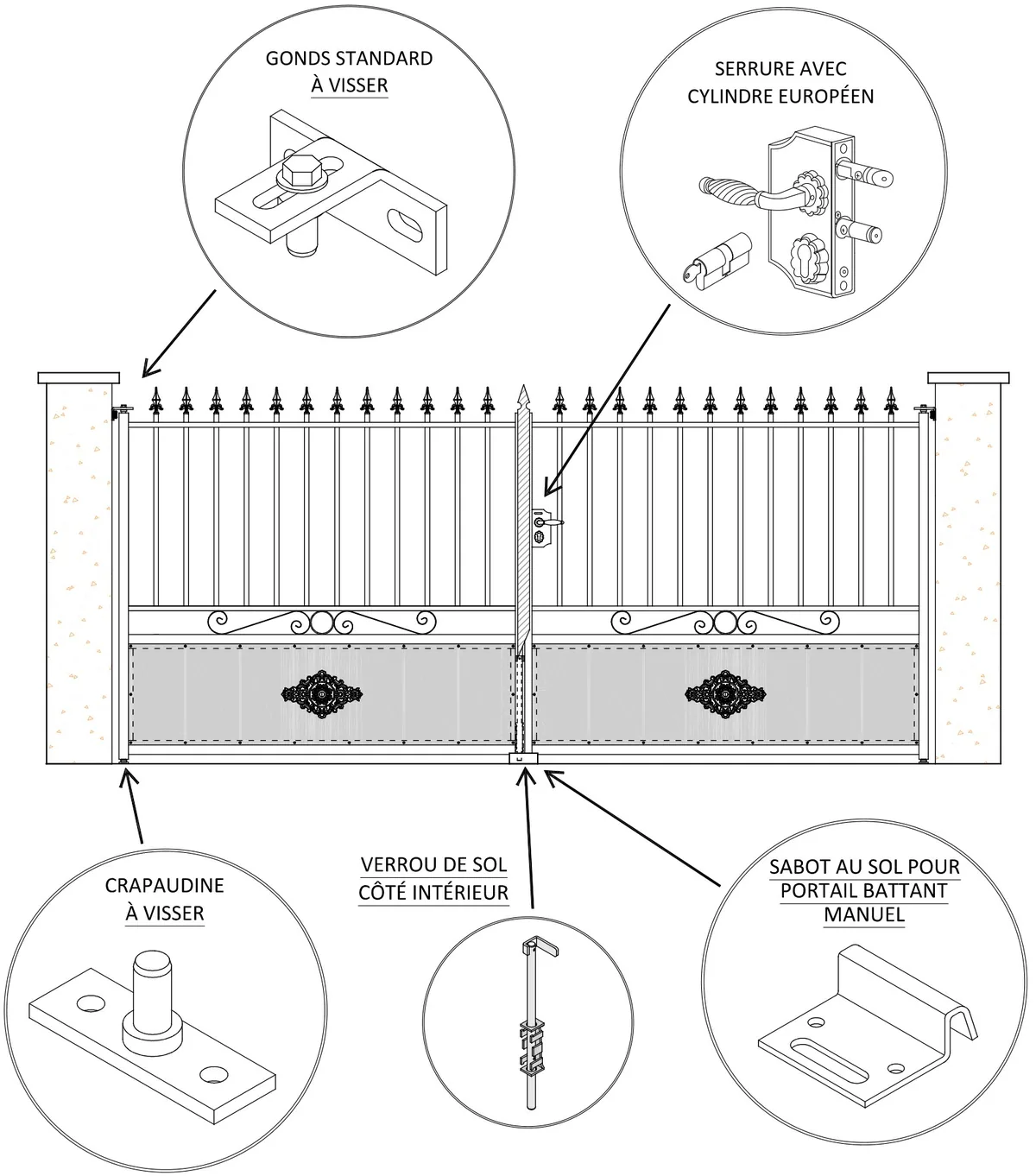

Les pièces livrées avec votre portail

Repérez chaque pièce avant de commencer : les gonds à visser (en haut de chaque vantail, côté pilier), les crapaudines à visser (les pivots du bas, au sol, au pied de chaque pilier), la serrure à cylindre européen et ses poignées, le verrou de sol (côté intérieur, en bas du montant central) et le sabot (au sol, au centre, pour un portail manuel). À prévoir de votre côté : les vis et les chevilles des gonds, des crapaudines et du sabot ne sont pas fournies.

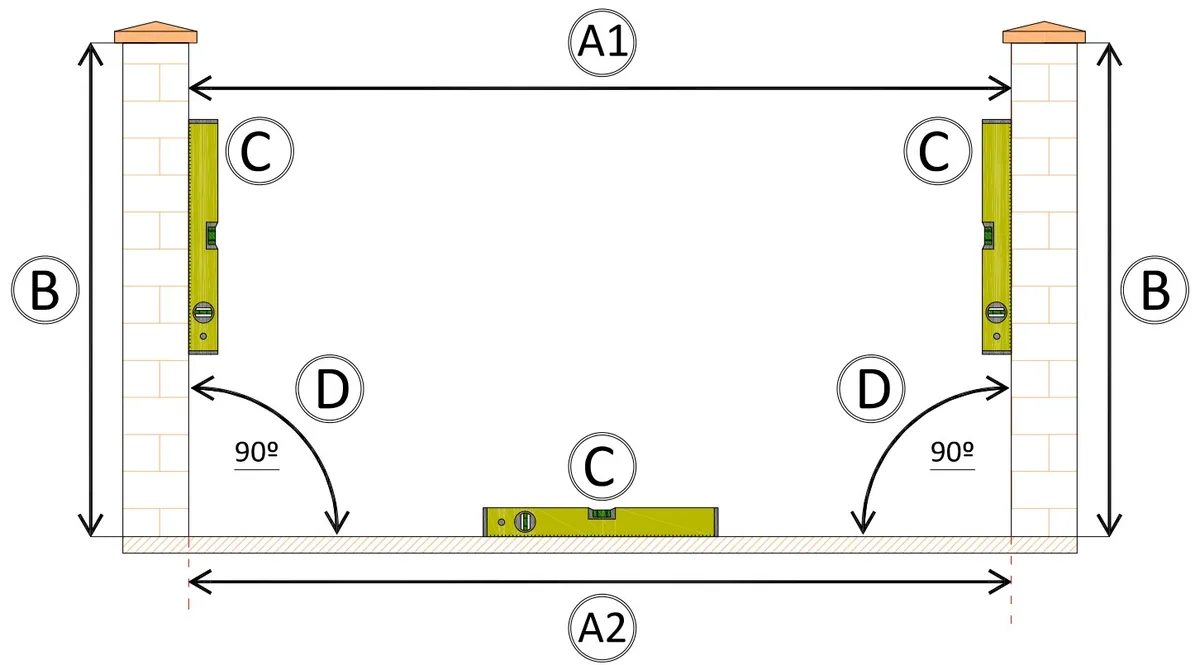

1Contrôler les cotes et les niveaux de la maçonnerie

C'est l'étape la plus importante : un portail battant ne rattrape ni un seuil qui penche ni un pilier qui n'est pas d'aplomb. Contrôlez les quatre points ci-dessous.

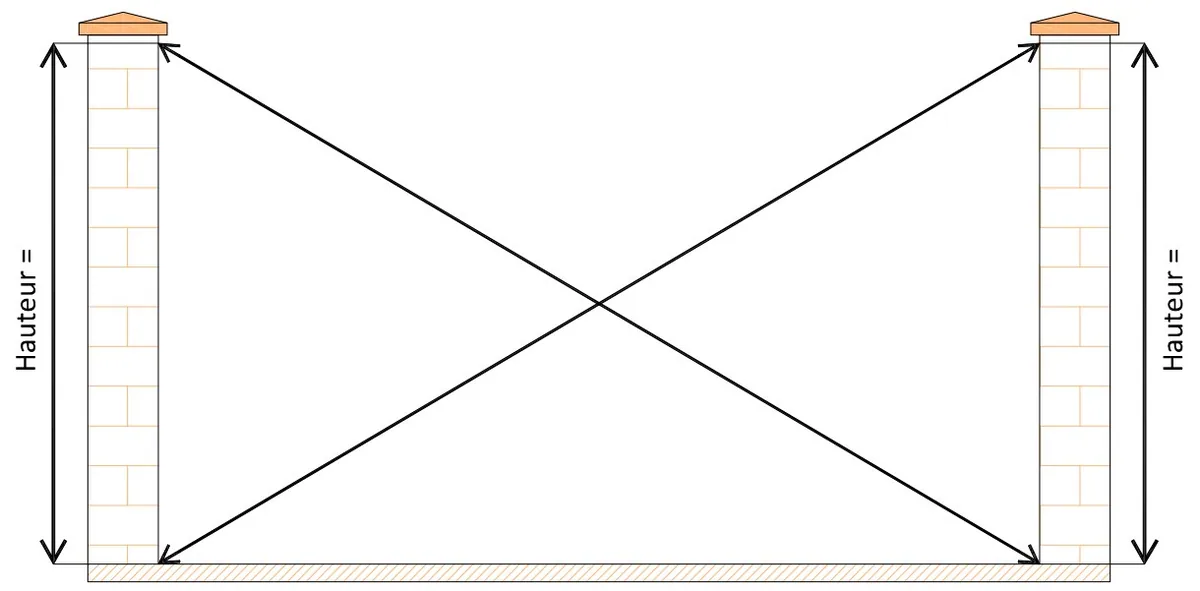

Pour vérifier l'équerrage, mesurez les deux diagonales de l'ouverture, prises à la même hauteur de chaque côté : elles doivent être identiques.

2Monter les poignées et la serrure

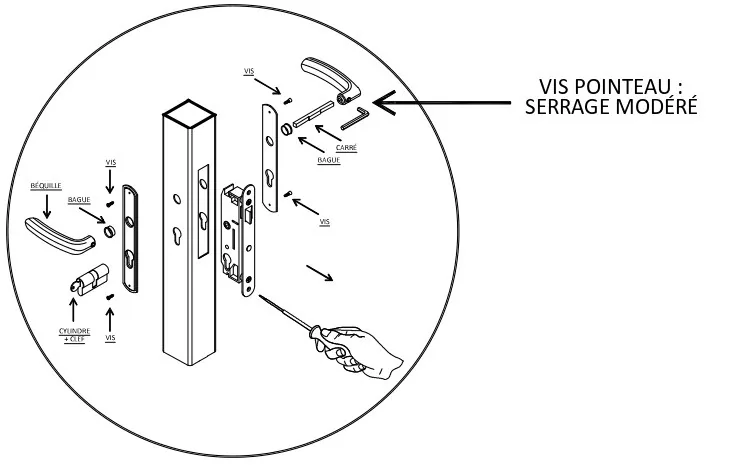

Montez les deux béquilles avec leurs bagues, le carré, le cylindre et les vis, comme sur le dessin. Serrez modérément la vis pointeau de la poignée (la flèche du dessin), pour ne pas abîmer son taraudage.

Selon votre portail, la serrure est posée en applique (portail manuel) ou encastrée dans le montant (portail à gâche électrique, ou portail entièrement tôlé).

La serrure encastrée se manœuvre par le cylindre, en ouverture manuelle ou avec une gâche électrique ; avec une gâche électrique, mieux vaut la manœuvrer uniquement par le cylindre, sans béquille. Son pêne est réversible et réglable en longueur. Une clé Allen suffit pour passer d'un mode à l'autre :

• ouverture manuelle : la vis pointeau est serrée au maximum (c'est la position standard), les poignées sont amovibles ;
• gâche électrique : la vis est desserrée de 2 ou 3 tours, les poignées sont bloquées et le pêne s'ouvre à la clé.

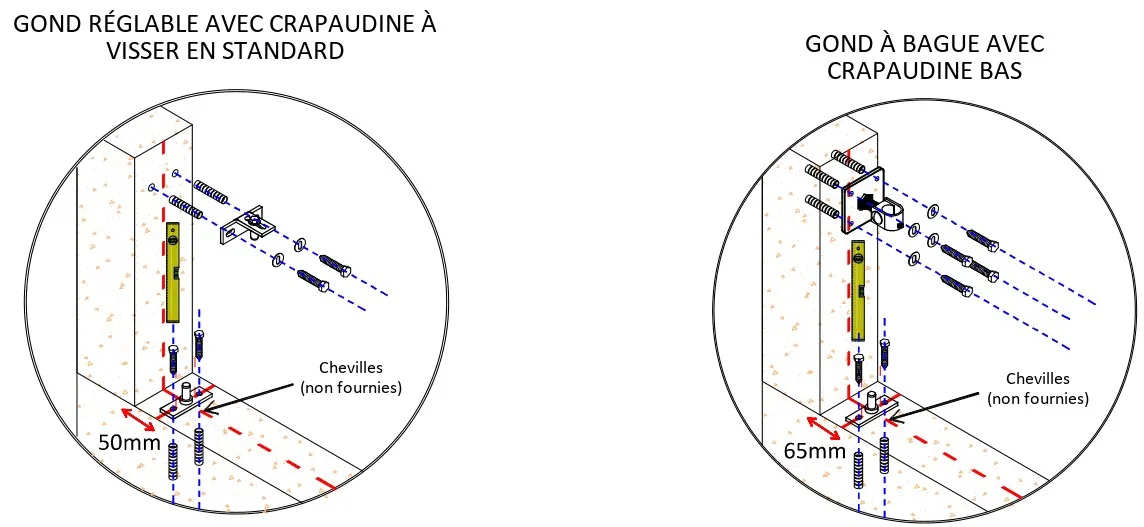

3Poser les gonds et les vantaux

En montage standard, chaque vantail repose en bas sur une crapaudine à visser (le pivot au sol) et tourne en haut sur un gond réglable vissé sur le pilier. Sur le dessin, le gond et la crapaudine sont alignés sur un même axe vertical, contrôlé au niveau.

1. Fixez la crapaudine sur le seuil, au pied du pilier, comme sur le dessin.

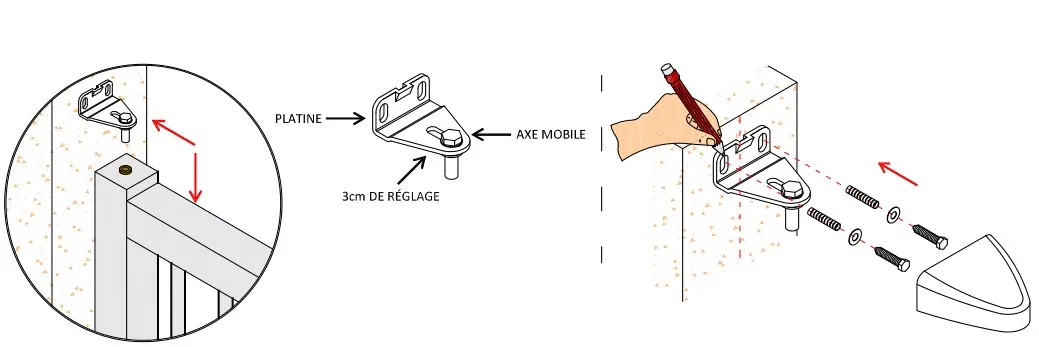

2. Présentez le gond du haut platine vers le haut, préréglé en fonction du gond du bas (le pivot au sol).
3. Posez le premier vantail sur le pivot au sol. Maintenez-le à l'horizontale avec des cales sous la traverse basse.
4. Engagez l'axe du gond dans le trou prévu en haut du montant, puis mettez le vantail d'aplomb.
5. Tracez sur le pilier l'emplacement des fixations, ou le contour du gond.

6. Retirez le vantail et percez le pilier aux tracés, au diamètre de vos chevilles.
7. Remettez le vantail sur le pivot et sur ses cales, puis vissez la platine du gond.
8. Posez le deuxième vantail de la même façon.
9. Réglez les vantaux une fois qu'ils sont tous les deux fixés aux piliers : desserrez l'axe mobile du gond, par l'écrou du dessus, avec deux clés plates de 17 ; le gond offre 3 cm de réglage. Ajustez au niveau le haut du montant central d'un vantail, le centre légèrement plus haut, puis alignez le deuxième vantail sur le premier.

Le cache du gond se glisse dans la rainure prévue, jusqu'au contact du pilier.

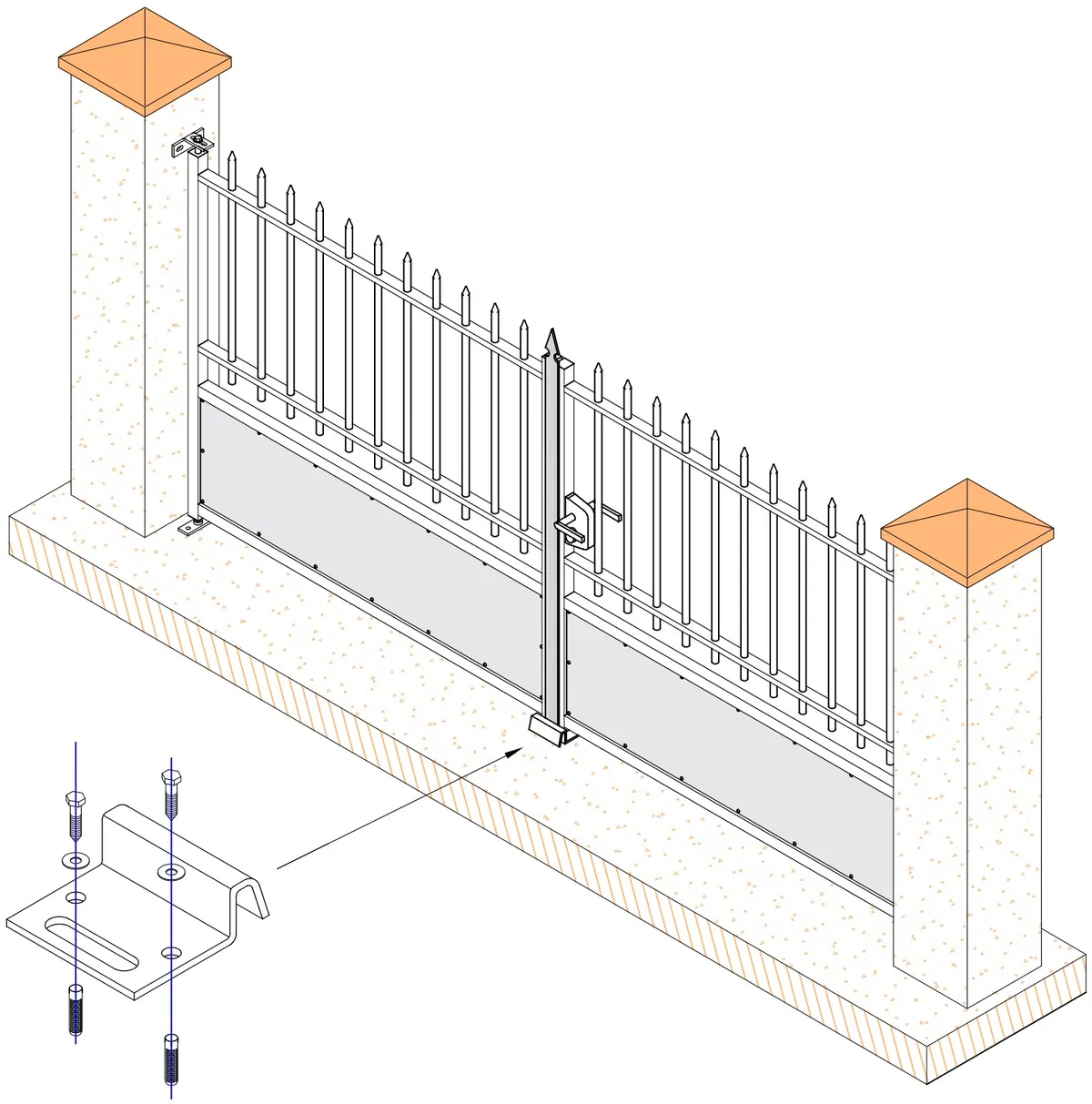

4Poser le sabot

Le sabot est obligatoire : c'est lui qui maintient les vantaux en position fermée.

1. Posez le sabot sur le seuil, fermez un vantail et glissez le sabot sous ce vantail.
2. Fermez le second vantail et équilibrez le sabot sous les deux montants. Aidez-vous d'une règle : le portail doit être parallèle au seuil et bien aligné.
3. Fixez le sabot en adaptant la fixation à votre seuil. Les vis et les chevilles ne sont pas fournies.

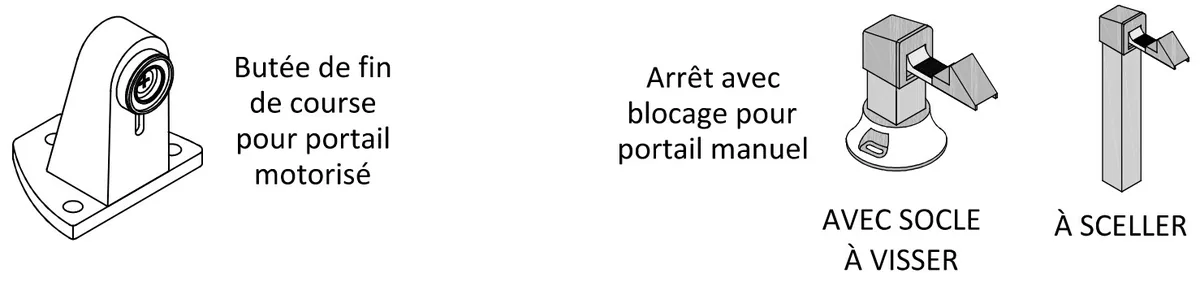

5Option : les arrêts d'ouverture

• Les arrêts retiennent ou maintiennent les vantaux en position ouverte. Ils se commandent avec le portail.
• Portail manuel : prévoyez des arrêts à blocage pour maintenir les vantaux ouverts, sur socle à visser ou à sceller.
• Portail à motoriser, sans serrure : des butées d'arrêt avec caoutchouc (butées de fin de course) sont conseillées.
• Une fois le portail posé, ouvrez les vantaux au maximum pour repérer la position des arrêts.

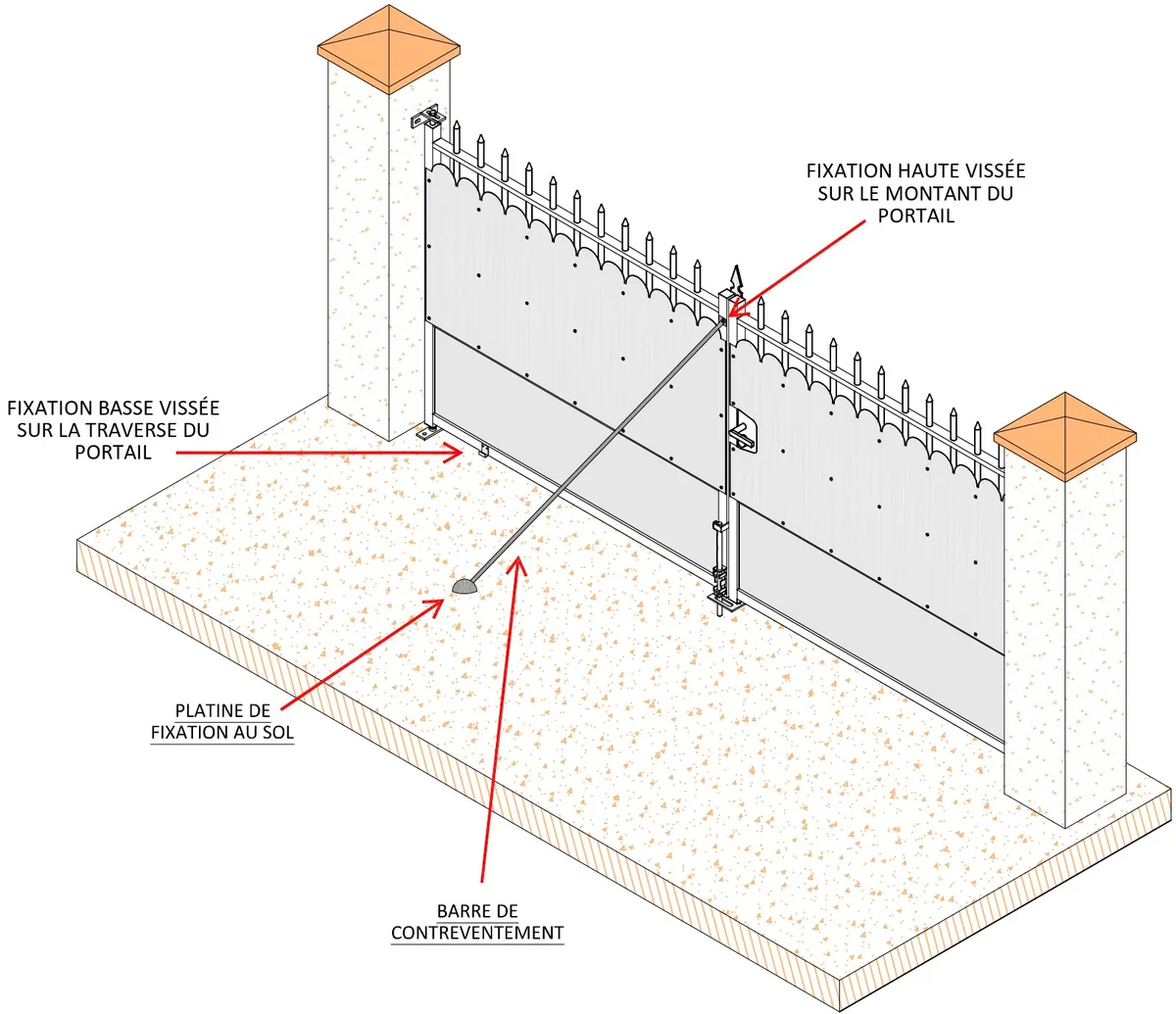

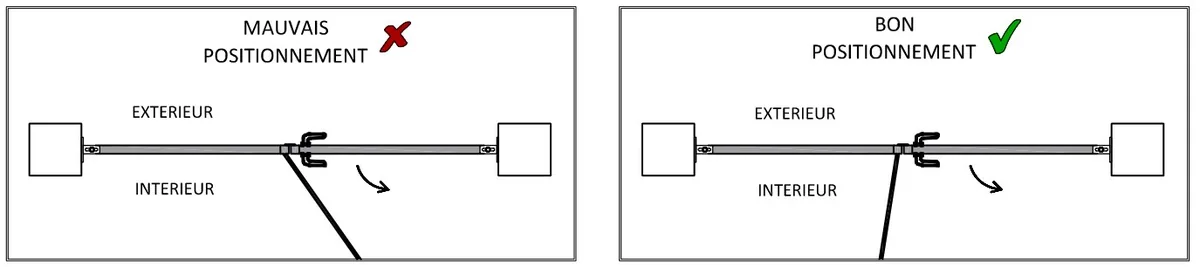

6Option : la barre de contreventement

La barre de contreventement est recommandée sur un portail manuel plein de plus de 1 400 mm de haut. Elle comprend une fixation haute vissée sur le montant du portail, une fixation basse vissée sur la traverse du portail et une platine de fixation au sol.

7Options : gond du bas sur le pilier, gonds de type paumelle

Selon votre commande, le portail peut être livré avec un autre montage que le gond réglable sur crapaudine.

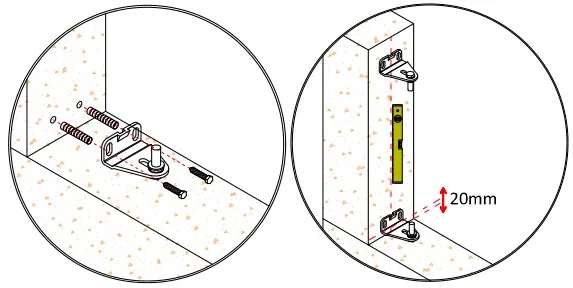

Gond du bas fixé sur le pilier

Sur un portail léger, le gond peut aussi être installé en bas, sur le pilier. Posez-le avant de tracer le gond du haut : placez une cale de 20 mm sous le gond du bas, tracez, puis percez.

Les gonds de type paumelle et les deux montages de l'étape 8 ont trois points communs :

• Présentez les deux vantaux sur des cales posées sur le seuil : 40 mm sous la traverse basse.
• Répartissez le jeu entre les piliers et le portail, en gardant 10 mm au centre.
• Commencez par le gond du bas (la crapaudine, avec des gonds à bague) : c'est lui qui porte le poids du portail.

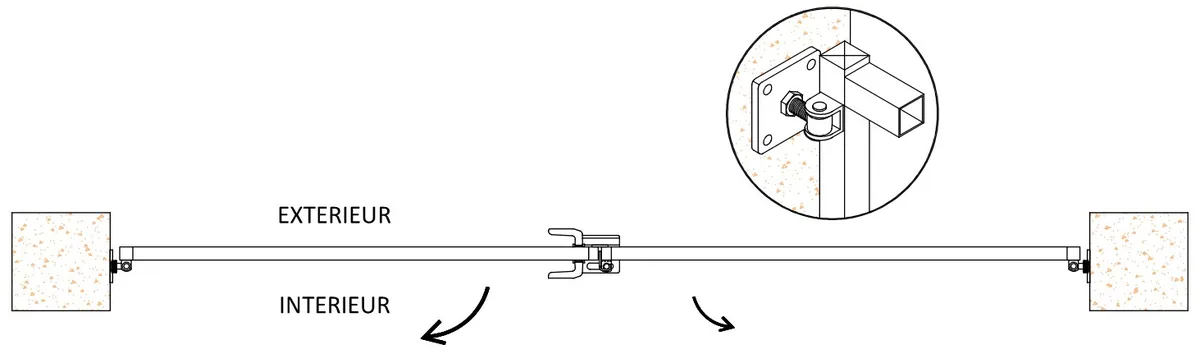

Gonds de type paumelle

• Ce montage sert quand le portail est aussi haut que le pilier, ou arrive au plus près du chapeau.
• Les gonds se posent entre les piliers. Ils peuvent être montés à l'horizontale, ce qui éloigne les fixations de l'arête des piliers.
• Le dessin montre une ouverture vers l'intérieur. Pour une ouverture vers l'extérieur, le principe est le même : les pentures se posent alors obligatoirement sur la face extérieure.

8Options : gonds pour ouverture à 180°, gonds à bague

Comme pour les gonds de type paumelle (étape 7) : cales de 40 mm sous la traverse basse, 10 mm au centre, et le gond du bas en premier.

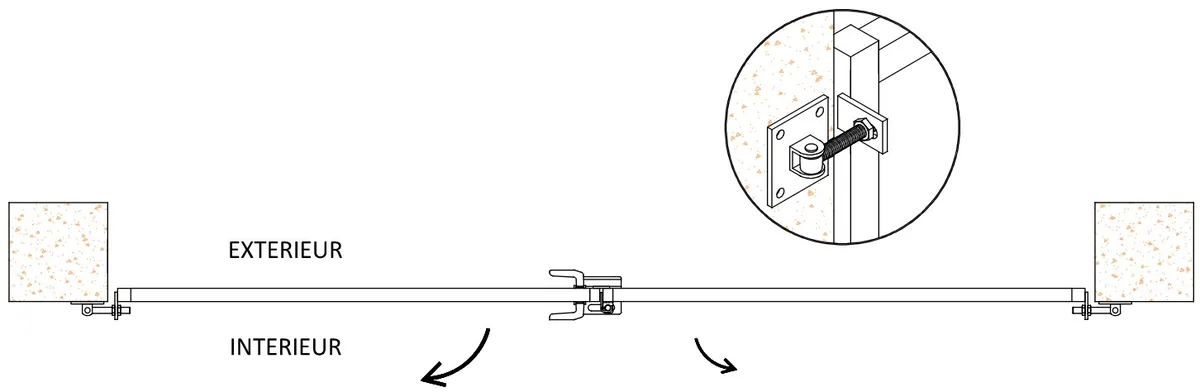

Gonds pour une ouverture à 180° (paumelle simple déportée)

• Ce montage permet une ouverture totale à 180°, vers l'intérieur ou vers l'extérieur, sur des vantaux légers.
• Pour une ouverture vers l'intérieur, les gonds se posent sur la face intérieure du pilier : on peut ainsi régler les vantaux, et les fixations sont éloignées de l'arête des piliers. Pour une ouverture vers l'extérieur, ils se posent obligatoirement sur la face extérieure.
• Le gond doit dépasser du montant pour se fixer sur le pilier, comme sur le dessin.

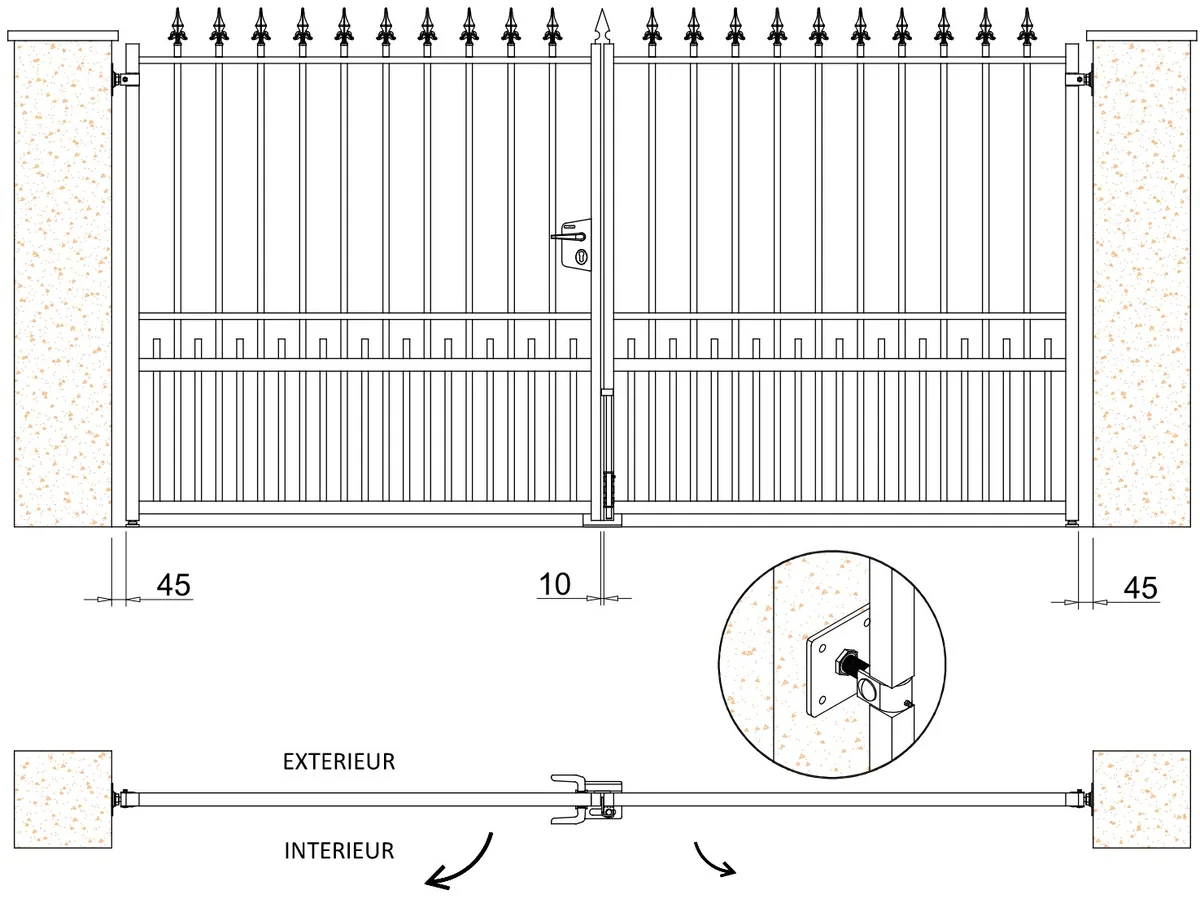

Gonds à bague

• Ce montage sert quand le portail est aussi haut que le pilier ou arrive au plus près du chapeau, ou pour un portail très lourd.
• Les gonds à bague se posent entre les piliers. Ils demandent un jeu de 45 mm entre chaque montant et son pilier : c'est le jeu idéal pour une motorisation enterrée.
• La crapaudine du bas est montrée à l'étape 3 (dessin de droite).

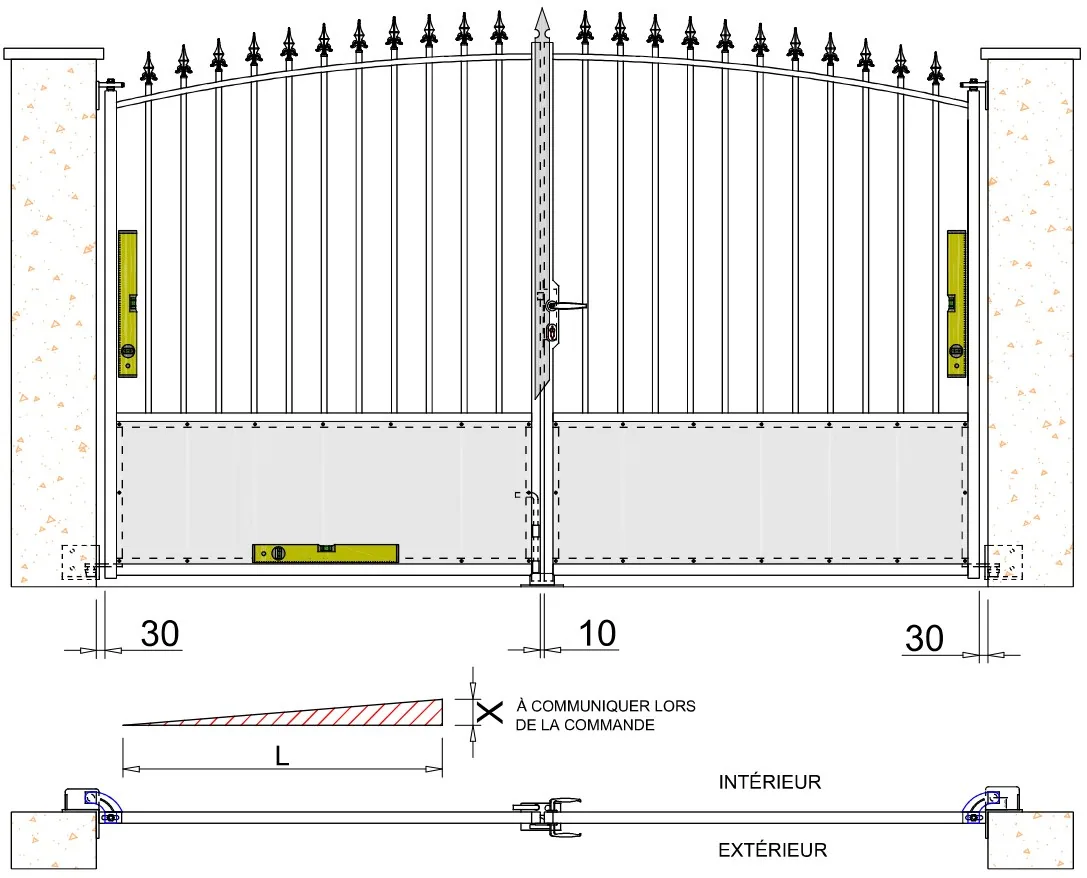

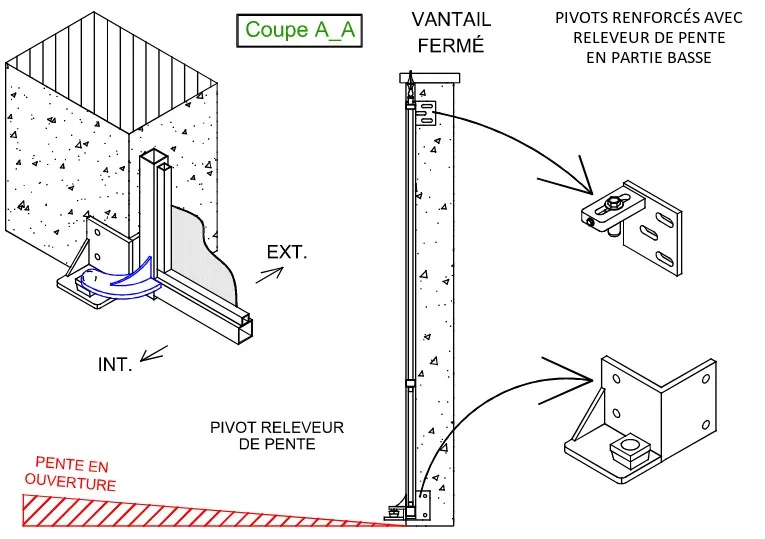

9Option : le régulateur de pente

Pour un terrain en pente dans la zone d'ouverture, le portail peut être équipé de pivots renforcés avec releveur de pente en partie basse. Les mesures de la pente (L et X sur le dessin) sont à communiquer à la commande.

1. Posez sur le seuil des cales de 40 mm minimum : la traverse basse du portail reposera dessus.
2. Placez le gond du haut sur l'axe fixé sur le montant. Réglez le jeu entre le vantail et le pilier à environ 30 mm.
3. Posez le vantail sur les cales. Vérifiez que la hauteur est suffisante en présentant la butée centrale sous le montant.
4. Installez les gonds comme sur le dessin, un vantail à la fois, et essayez la manœuvre en tenant toujours bien le vantail à la main.

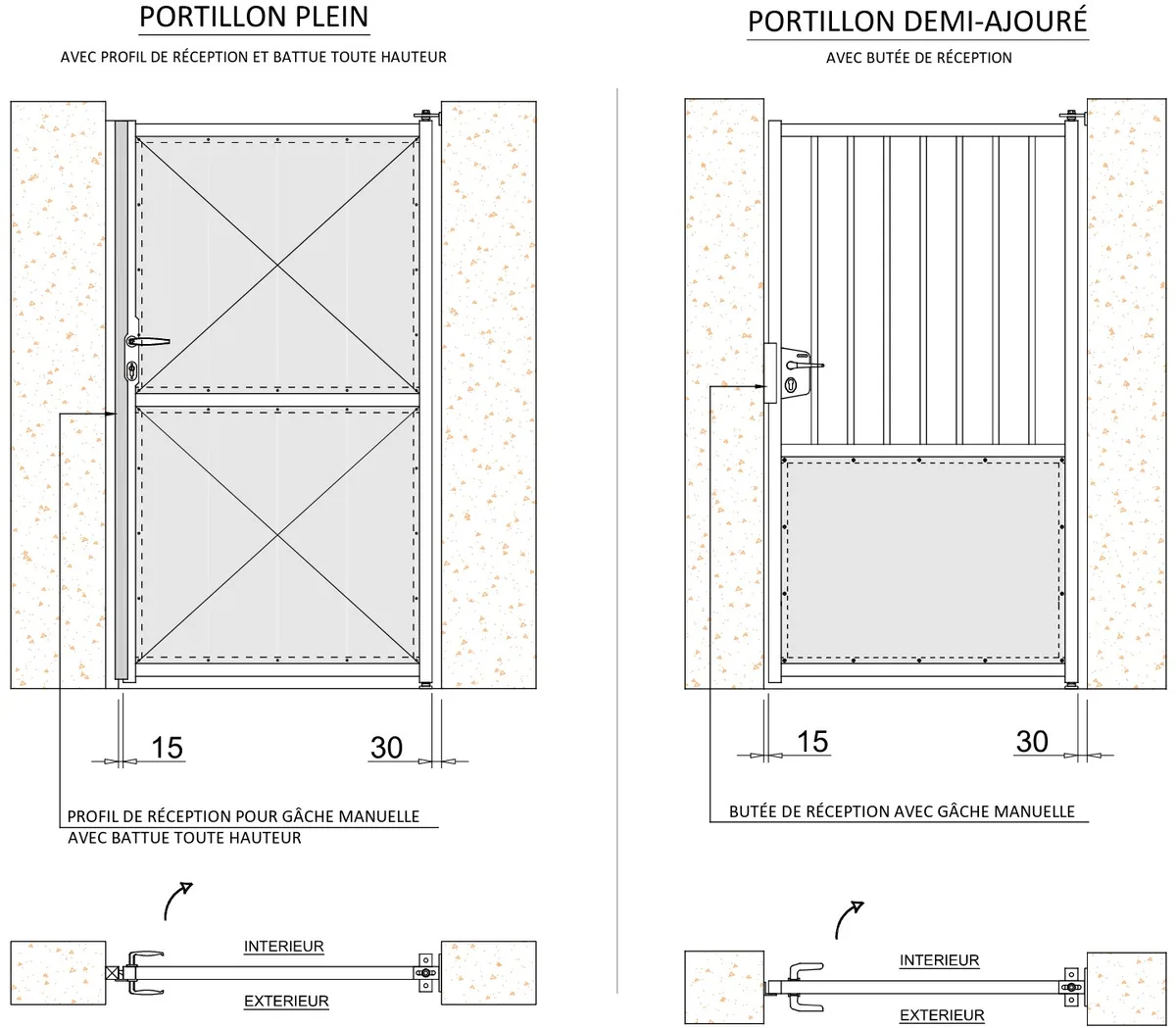

10Poser un portillon

Le portillon se pose comme un vantail de portail (étape 3 pour les gonds, étape 2 pour les poignées). Une fois les poignées montées, fermez-le et maintenez-le parallèle au seuil.

• Avec une butée de réception : présentez la butée sur le pêne de la serrure, en contact avec le pilier. Tracez son contour, puis percez au diamètre de vos chevilles.
• Avec un profil de réception à battue toute hauteur : présentez le profil contre le pilier, le pêne en face de la gâche, le haut du profil aligné sur celui du portillon. Tracez l'emplacement du profil et de ses perçages, puis percez le pilier au diamètre de vos chevilles.
• Montez la gâche de réception. Réglez si nécessaire la sortie du pêne avec une clé Allen, puis serrez au maximum une fois le réglage fait.
• Jeux portés sur les dessins : 30 mm côté gonds, 15 mm côté serrure.

11Si votre portail est motorisé

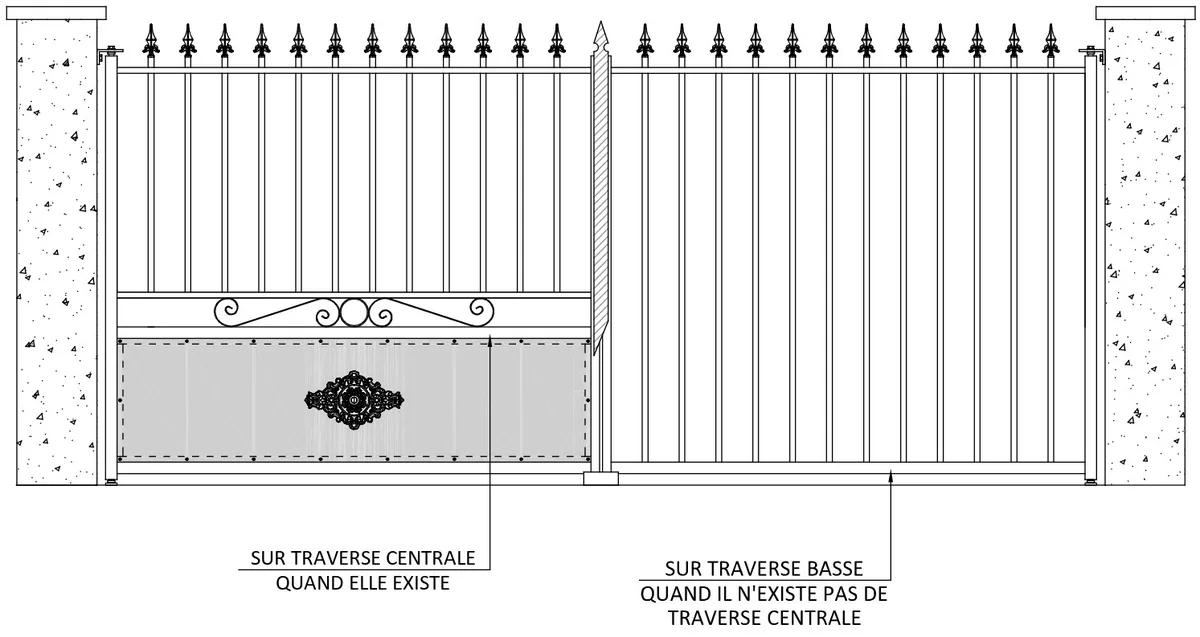

Le renfort. Un renfort est prévu dans la traverse intermédiaire du portail ou, s'il n'y en a pas, dans la traverse du bas : c'est là que se fixe la patte du moteur. Tracez, percez avec un foret de Ø 6,75, puis taraudez avec un taraud M8.

Sur demande, un renfort en fer plat de 200 × 40 × 5 est soudé à l'emplacement que vous indiquez à la commande ; un renfort en fer plat pour motorisation enterrée existe en option.

Pour la pose du moteur, suivez la notice fournie avec votre motorisation : ne pas respecter ses préconisations de montage peut endommager le portail.

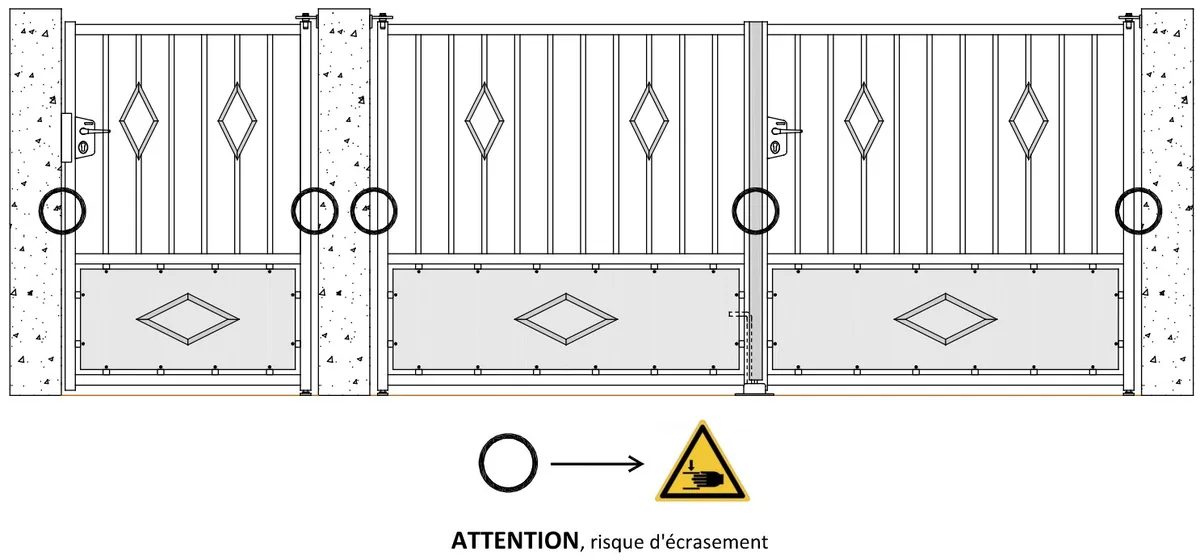

Les étiquettes. Collez les étiquettes d'avertissement sur les deux faces du portail, aux endroits repérés par un cercle ci-dessous. Elles signalent le risque d'écrasement : tenez les doigts éloignés de ces zones.

Selon votre portail battant

Les étapes ci-dessus sont celles du portail battant de forme droite, gonds à visser. Pour les autres portails battants, voici ce qui change : chaque notice détaille sa pose, avec ses propres schémas.

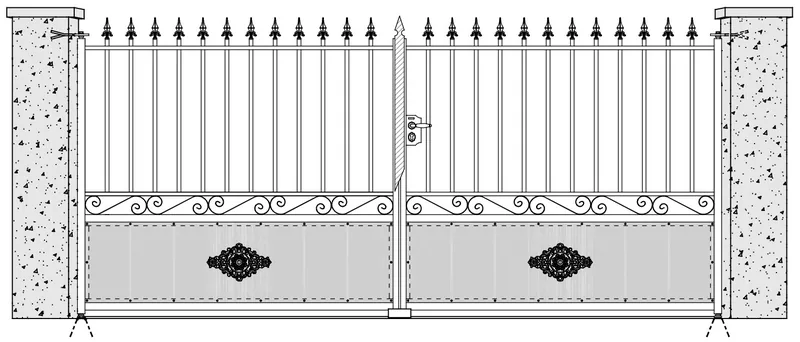

Portail battant, gonds à sceller

Pour les portails droits traditionnels à deux vantaux, posés entre des piliers en maçonnerie : gonds scellés au mortier dans les piliers, pivots scellés dans le seuil.

Ce qui change

• Les gonds et les crapaudines ne se vissent pas : ils se scellent au mortier, dans des réservations creusées en haut des piliers et dans le seuil.
• La pose commence par un support de maintien : un bout de chevron serré sur chaque pilier, une planche vissée de l'un à l'autre, contre laquelle le portail est présenté fermé.
• Le portail est calé avant le traçage : 30 mm de chaque côté, 40 mm sous chaque vantail, 10 mm au centre.
• Réservation de la crapaudine dans le seuil : 100 × 100 mm, profonde de 120 mm.
• Mortier rapide ou standard, dans des réservations dépoussiérées ; attendre 1 à 3 jours avant de mettre le portail en service.
• Cette notice ne décrit que la pose standard : ni options, ni portillon, ni préparation de la motorisation.

Télécharger la notice de pose du portail battant, gonds à sceller (PDF)

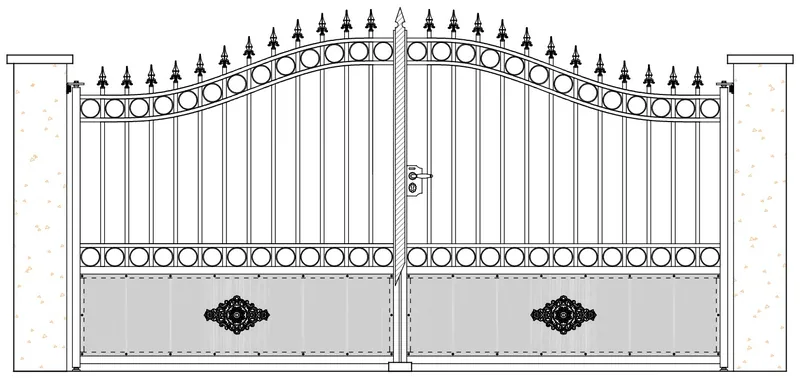

Portail battant à forme

Pour les portails à deux vantaux au haut cintré (chapeau de gendarme, chapeau de gendarme inversé, bombé, bombé inversé), gonds vissés sur les piliers et pivots vissés au sol.

Ce qui change

• Seuls les dessins changent : ils montrent un portail et un portillon au haut cintré.
• Les étapes, les options et les cotes de maçonnerie sont les mêmes que pour un portail de forme droite, y compris la hauteur sous le chapeau du pilier : hauteur du montant + 110 mm avec des fers de lance, + 60 mm avec des pointes.

Télécharger la notice de pose du portail battant à forme (PDF)

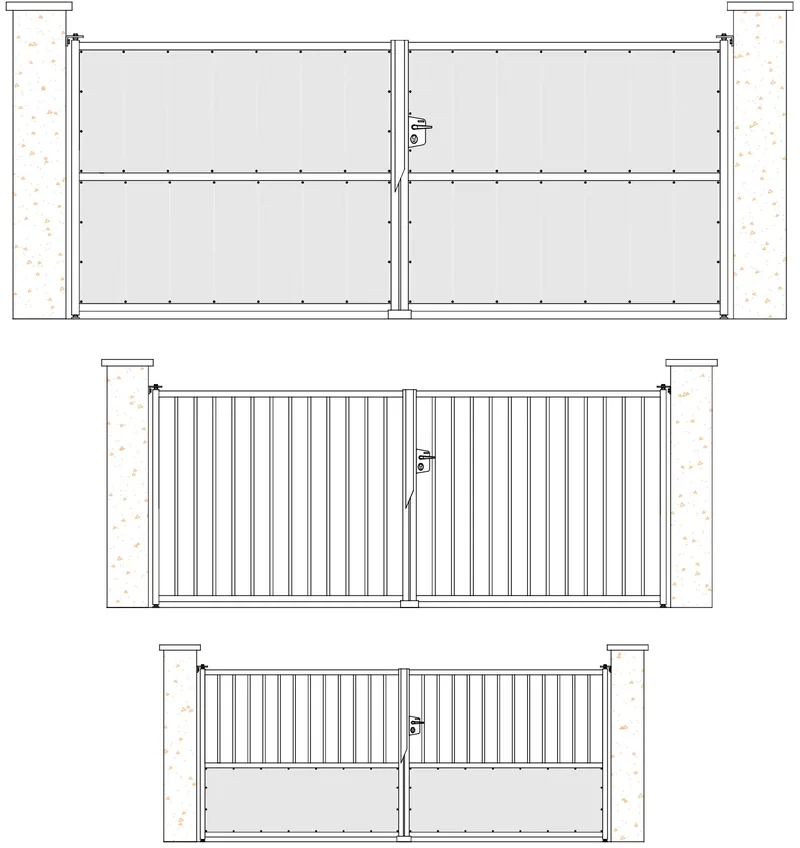

Portail battant contemporain

Pour les portails contemporains de forme droite, à deux vantaux, posés sur des gonds à visser sur les piliers.

Ce qui change

• La pose est la même que celle du portail battant de forme droite traditionnel : mêmes étapes, mêmes cotes de maçonnerie, mêmes jeux, mêmes gonds et mêmes options. Seuls les dessins changent : ils montrent un portail contemporain.
• Hauteur sous le chapeau du pilier : les deux valeurs de la notice (hauteur du montant + 110 mm avec des fers de lance, + 60 mm avec des pointes) ne visent pas un modèle sans fers de lance ni pointes. Pour celui-là, demandez-nous la hauteur à prévoir avant de monter vos piliers.

Télécharger la notice de pose du portail battant contemporain (PDF)
