Kit complet rail et ferrures pour volet coulissant 1 ou 2 vantaux - 80 kg par vantail - Win-Slide 2 - Mantion
• 1 vantail (rail de 2 m) ou 2 vantaux (2 rails de 2 m + raccord)
• Jusqu'à 80 kg par vantail, vantaux de 25 à 40 mm d'épaisseur
• Montures 4 galets sur roulements à billes, platines, butées et visserie en inox A2
• Système Win-Slide 2 de Mantion, spécialiste français des systèmes coulissants
• 📦 Expédition rapide depuis notre grossiste — livraison en France
- 1 vantail
- 2 vantaux
Description
Tout ce qu'il faut pour faire coulisser un volet extérieur, en un seul colis : le rail aluminium, les montures à galets qui portent le vantail, les butées de fin de course, les équerres qui fixent le rail au-dessus de l'ouverture et le guidage bas qui tient le volet en partie basse. C'est le système Win-Slide 2 de Mantion, conçu pour les volets coulissants jusqu'à 80 kg par vantail.
Caractéristiques techniques
| Marque / système | Mantion Win-Slide 2 |
| Références fabricant | WSLIDE-2RGV1 (1 vantail) · WSLIDE-2RGV2 (2 vantaux) |
| Usage | Volet coulissant extérieur à déplacement manuel |
| Charge | 80 kg maximum par vantail |
| Épaisseur du vantail | 25 à 40 mm (platines vissées sur le chant du vantail, 25 mm minimum) |
| Rail | Aluminium brut, section 39 × 36 mm, longueur 2 m |
| Montures | 4 galets, axes montés sur roulements à billes, vis M8 en inox A2 |
| Butées | Butée de rail à 2 points d'ancrage, visserie inox A2 |
| Fixation du rail | Équerres réglables en aluminium brut, visserie inox A2, une tous les 66 cm au maximum |
| Guidage bas | Profil en U 25 × 17 mm en acier zingué (1,5 m) et guides réglables en plastique blanc |
| Conditionnement | Kit complet (composition ci-dessous) |

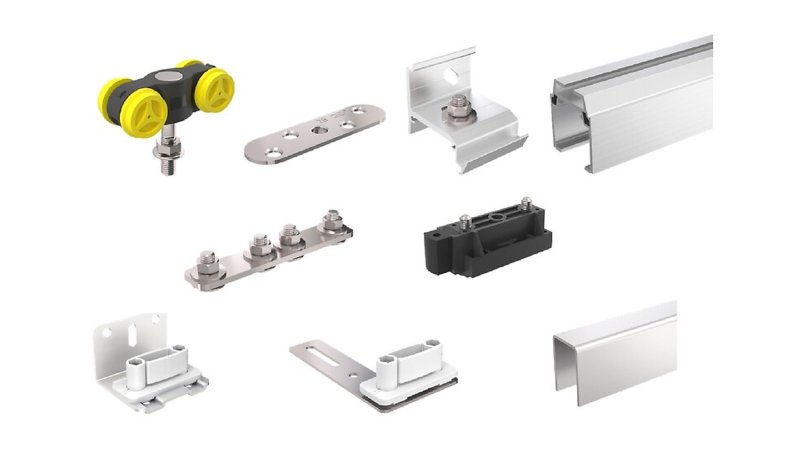

Composition du kit
| Pièce | Kit 1 vantail | Kit 2 vantaux |
|---|---|---|
| Rail aluminium brut 2 m | 1 | 2 |
| Raccord de rail en inox A2 | — | 1 |
| Monture à 4 galets (roulements à billes, vis M8 inox) | 2 | 4 |
| Platine inox A2 à visser sur le chant du vantail | 2 | 4 |
| Butée de rail avec visserie inox A2 | 2 | 4 |
| Équerre de fixation réglable, visserie inox A2 | 4 | 8 |
| Guide réglable sur équerre (acier peint blanc RAL 9010) | 1 | 2 |
| Guide réglable sur platine inclinable en inox A2 | 2 | 3 |
| Profil en U 25 × 17 mm acier zingué, 1,5 m | 1 | 2 |
Quelle version choisir ?
| Version | Pour quel volet ? | Ouverture couverte avec les rails fournis |
|---|---|---|
| 1 vantail | Un seul vantail qui coulisse d'un côté | Jusqu'à 89 cm environ |
| 2 vantaux | Deux vantaux qui s'ouvrent chacun de leur côté | Jusqu'à 1,92 m environ |
Règle du fabricant pour des vantaux de 25 à 40 mm d'épaisseur : longueur de rail = 2 × largeur de l'ouverture + 220 mm pour 1 vantail, + 160 mm pour 2 vantaux qui s'ouvrent chacun de leur côté. Vérifiez toujours vos cotes avec la notice de pose du fabricant avant de commander. Pour une ouverture plus large, ajoutez des rails de 3 m (vendus dans le même rayon).
Pose
Fixez les équerres au-dessus de l'ouverture (une tous les 66 cm au maximum), montez le rail, vissez les platines sur le chant supérieur des vantaux et accrochez-les aux montures ; les butées limitent la course, le profil en U et les guides tiennent le bas du volet. La notice de montage du fabricant détaille les cotes et les réglages. Pour la visserie murale, voyez notre rayon fixation.
Questions fréquentes
Le kit convient-il à mon volet ?
C'est un système prévu pour les volets extérieurs. Il faut que chaque vantail pèse 80 kg au plus et mesure de 25 à 40 mm d'épaisseur (les platines se vissent sur le chant, 25 mm minimum). En cas de doute, envoyez-nous le poids et les cotes de vos vantaux.
Mon ouverture est plus large que ce que couvre le kit ?
Ajoutez un ou plusieurs rails de 3 m, avec les équerres nécessaires (une tous les 66 cm au maximum). Pour abouter deux rails, le raccord est fourni dans le kit 2 vantaux.
Et si mes vantaux font plus de 40 mm d'épaisseur ?
Le fabricant prévoit d'autres montures et des équerres double voie pour les vantaux de 40 à 80 mm. Envoyez-nous vos cotes : nous vous indiquons les bonnes pièces.
Le bandeau de finition est-il fourni ?
Non. Le bandeau qui habille le rail est un article à part, fabriqué sur commande : demandez-nous un devis.
Et pour un volet neuf ?
Nous fabriquons aussi des volets coulissants aluminium sur mesure, livrés avec leur système de coulissement.
Voir : les caractéristiques techniques
| Matériau | Aluminium brut et inox A2 |
|---|---|
| Accessoires | Accessoires volets coulissants |
| Marque | Mantion |
| Compatibilité | Volets coulissants extérieurs, vantaux jusqu'à 80 kg et de 25 à 40 mm d'épaisseur |
| Contenu du kit | Rail, montures, platines, butées, équerres et guidage bas |
| Quantité | Kit 1 vantail ou 2 vantaux |
| Type de pose | Rail sur équerres réglables au-dessus de l'ouverture |
Références spécifiques
| MPN | WSLIDE-2RGV2 |
|---|
