Serrure en applique verticale 3 points réversible VigiStyl série 50000 - à fouillot, ensemble intérieur blanc - JPM
• Réversible : main droite ou main gauche, porte tirante ou poussante
• Pour porte jusqu'à 2 150 mm de haut, sans recoupe — épaisseur de porte 30 mm minimum
• À fouillot (carré 7 mm), axe 50 mm, entraxe 70 mm, voyant indicateur de verrouillage
• Livrée avec son ensemble intérieur à béquille, ses gâches et ses vis de fixation
• Cylindre européen et ensemble extérieur non fournis
Description

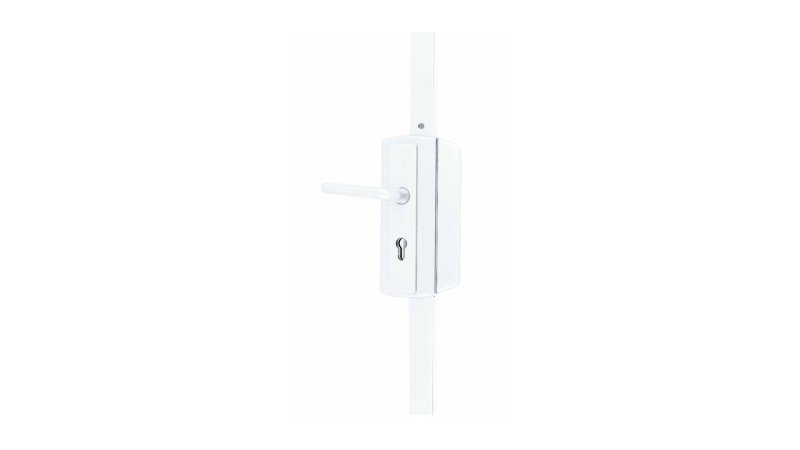

La VigiStyl de JPM est une serrure en applique à trois points : un pêne dormant au centre et deux pênes ronds en acier, l'un en haut, l'autre en bas. Elle se pose sur la face intérieure de la porte et s'adapte sans recoupe jusqu'à 2 150 mm de hauteur. Le fabricant la conseille pour les portes palières d'immeubles et les locaux de professions libérales.
Caractéristiques techniques
| Marque / série | JPM (groupe ASSA ABLOY) — VigiStyl série 50000 |
| Référence fabricant | 500000-01-1A |
| Type | Serrure en applique verticale 3 points, à fouillot |
| Points de fermeture | 3 : pêne dormant, pêne rond haut et pêne rond bas (acier, Ø 14 mm) |
| Coffre | 85 x 243 x 30 mm (largeur x hauteur x profondeur), acier embouti 15/10 |
| Axe | 50 mm |
| Entraxe | 70 mm |
| Carré de béquille | 7 mm |
| Pêne demi-tour | Réversible, saillie 10 mm, verrouillé à la clé |
| Pêne dormant | Course 20 mm |
| Main | Réversible : droite ou gauche, tirant ou poussant |
| Hauteur de porte | Jusqu'à 2 150 mm, sans recoupe |
| Épaisseur de porte | 30 mm minimum |
| Voyant | Indicateur de verrouillage |
| Finition | Blanc |
| Fournis | Ensemble intérieur monobloc à béquille (entraxe de fixation 195 mm), gâches latérale, haute et basse, jeu de cales de gâches, vis de fixation |
| Non fournis | Cylindre profil européen, ensemble extérieur |
Ce qui est livré, ce qu'il faut prévoir
La serrure arrive avec son ensemble intérieur à béquille, ses trois gâches (latérale, haute et basse), un jeu de cales et ses vis de fixation. Il reste à prévoir un cylindre profil européen et, côté extérieur, un ensemble de manœuvre standard à entraxe de fixation 195 mm.
Quel cylindre choisir ?
| Épaisseur de la porte | Cylindre profil européen à prévoir |
|---|---|
| 40 mm | 30 x 60 mm |
| 50 mm | 30 x 70 mm |
Ce sont les longueurs indiquées sur la fiche du produit. Pour une autre épaisseur de porte, contactez-nous avant de commander. Les cylindres sont dans notre rayon Cylindres et serrures.
Les cotes à vérifier avant de commander
L'axe (50 mm) : distance entre le bord du coffre, côté chant de la porte, et l'axe de la clé. L'entraxe (70 mm) : distance entre le carré de la béquille et le cylindre. La hauteur de la porte : 2 150 mm au plus. L'épaisseur de la porte : 30 mm au moins.
Questions fréquentes
Ma porte s'ouvre à gauche, ou vers l'extérieur : la serrure convient-elle ?
Oui. Elle est réversible : main droite ou main gauche, porte tirante ou poussante. Le sens se règle à la pose.
Le cylindre est-il fourni ?

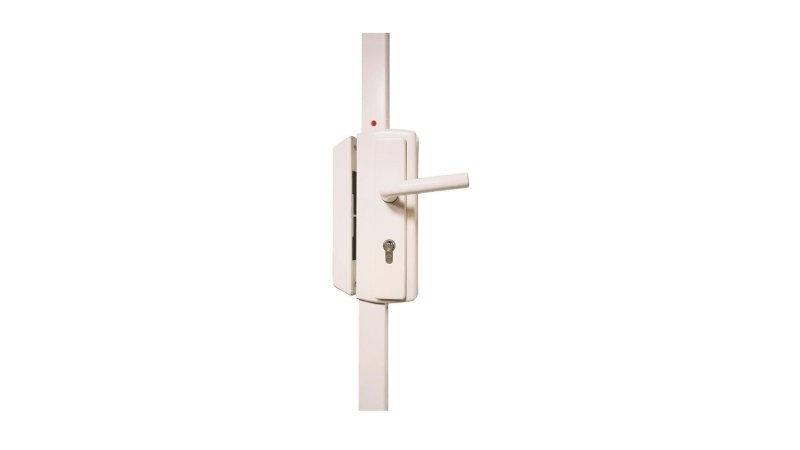

Non. Les photos montrent la serrure avec un cylindre, mais elle est livrée sans : il faut prévoir un cylindre profil européen à la longueur de votre porte.
Quelle poignée côté extérieur ?
L'ensemble intérieur à béquille est fourni. Côté extérieur, la serrure reçoit un ensemble de manœuvre standard du commerce à entraxe de fixation 195 mm, qui n'est pas fourni.
Ma porte fait plus de 2 150 mm de haut ?
Cette serrure équipe sans recoupe une porte de 2 150 mm au plus. Pour une porte plus haute, contactez-nous avant de commander.
Voir : les caractéristiques techniques
| Coloris disponibles | Blanc |
|---|---|
| Sécurité | Voyant indicateur de verrouillage, demi-tour verrouillé à la clé |
| Matériau | Acier embouti 15/10 |
| Accessoires | Cylindres et serrures |
| Marque | JPM |
| Compatibilité | Portes jusqu'à 2 150 mm de haut, épaisseur 30 mm minimum |
| Contenu du kit | Serrure, ensemble intérieur à béquille, gâches et vis ; sans cylindre ni ensemble extérieur |
| Quantité | Unité |
| Type de pose | En applique, verticale |
| Nombre de points | 3 |
| Main | Réversible |
Références spécifiques
| MPN | 500000-01-1A |
|---|
