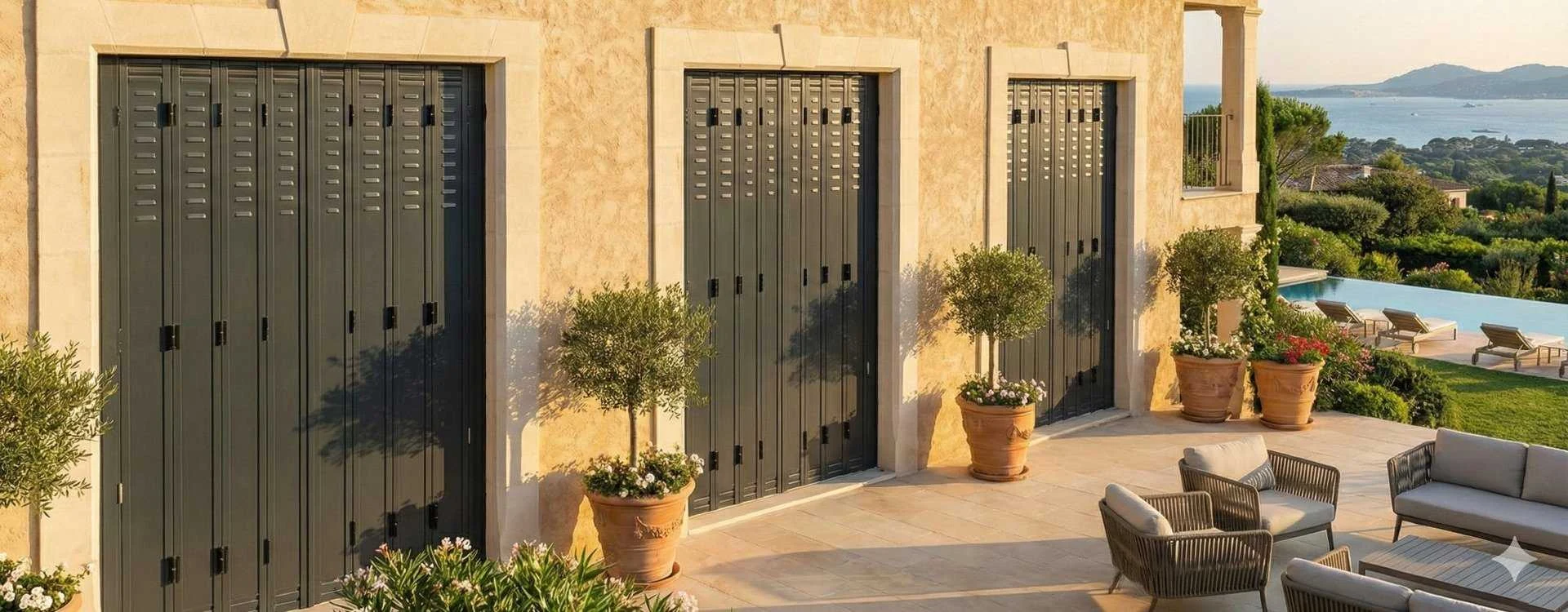

Guide de configuration : Persienne fer sur mesure
Ce guide vous accompagne pas à pas dans la configuration de votre persienne fer sur mesure. Chaque étape du configurateur est détaillée ci-dessous pour vous aider à faire les bons choix. En cas de doute, notre technicien vous contactera après commande pour valider ensemble les spécifications.
🛠️ Prêt à configurer ? Accédez au configurateur persienne fer sur mesure et obtenez votre prix en temps réel.
1. Pose et finition
Le choix de la pose dépend de votre installation existante, et la finition détermine si vous souhaitez peindre vous-même ou recevoir un produit prêt à poser.
Pose sur tapée existante (Ferrage N°1)
Votre fenêtre dispose déjà de tapées en bois de chaque côté. La persienne vient se fixer directement dessus à l'aide de charnières. C'est la solution la plus courante en rénovation, lorsque les tapées bois sont en bon état et suffisamment larges.
Dimensions à mesurer : la largeur entre vos tapées bois et la hauteur à l'emplacement de pose.
Pose sur tapée métallique fournie (Ferrage N°2)
Nous fournissons des tapées métalliques en acier galvanisé avec battue haute (profil carré 25×25 mm) que vous fixez directement sur votre maçonnerie. Cette solution convient lorsque vous n'avez pas de tapées bois, ou que celles-ci sont trop étroites ou abîmées.
Dimensions à mesurer : la largeur de votre tableau maçonnerie (ouverture dans le mur) et la hauteur à l'emplacement de pose.
Finition « Prêt à peindre »
La persienne est livrée avec une couche d'apprêt protectrice (antirouille). Vous devez appliquer la peinture de finition de votre choix dans un délai maximum de 15 jours après livraison pour garantir une protection optimale.
Finition « Peinture usine »
La persienne est livrée peinte en usine dans le coloris RAL de votre choix, prête à poser. Aucune mise en peinture supplémentaire nécessaire. Plus de 200 coloris RAL disponibles.
2. Nombre de vantaux
Le choix du nombre de vantaux dépend de la largeur de votre ouverture : de 4 vantaux pour les petites fenêtres à 12 vantaux pour les grandes baies.
Les vantaux se répartissent à parts égales de chaque côté de l'ouverture (ex. : 6 vantaux = 3 à droite + 3 à gauche). Le choix du nombre de vantaux influence directement l'encombrement en tableau : c'est l'espace occupé par les vantaux repliés une fois la persienne ouverte.
Principe : plus le nombre de vantaux est élevé, plus le repli est compact et moins la persienne empiète sur vos tableaux de fenêtre.
Exemple pour une persienne de 1000 mm de large :
- 4 vantaux → encombrement ≈ 250 mm de chaque côté
- 6 vantaux → encombrement ≈ 175 mm
- 8 vantaux → encombrement ≈ 140 mm
Plages de largeurs par nombre de vantaux :
- 4 vantaux : 350 à 1300 mm
- 6 vantaux : 580 à 1680 mm
- 8 vantaux : 840 à 2040 mm
- 10 vantaux : 1300 à 2200 mm
- 12 vantaux : 1460 à 2460 mm
Hauteur de baie : de 900 à 3000 mm pour tous les nombres de vantaux.
📐 Voir le tableau d'encombrement complet
3. Dimensions
Pose sur tapée existante (sans tapée fournie)
Mesurez entre vos tapées bois existantes, en millimètres :
- Hauteur : mesurez la hauteur à l'emplacement exact où sera installée la persienne, entre les tapées bois.
- Largeur : mesurez la distance intérieure entre vos deux tapées bois. C'est la largeur libre dans laquelle la persienne viendra se positionner.
Pose sur tapée métallique fournie
Mesurez votre tableau maçonnerie, en millimètres :
- Hauteur : mesurez la hauteur à l'emplacement où sera installée la persienne.
- Largeur : mesurez la largeur de l'ouverture dans votre mur (tableau maçonnerie). Les tapées métalliques fournies viendront s'y fixer.
Conseil : prenez vos mesures à plusieurs endroits (haut, milieu, bas pour la largeur ; gauche, milieu, droite pour la hauteur) et retenez la plus petite valeur. Un jeu de 10 mm est prévu entre le bas de la persienne et l'appui de fenêtre.
4. Types de ferrage
Le type de ferrage détermine la manière dont la persienne est fixée sur votre façade. Le choix dépend de votre configuration existante (tapées bois, maçonnerie, cornière…).
Ferrages sur tapées bois existantes
- Ferrage N°1 : pose directe sur tapées bois existantes par charnières. Le plus courant en rénovation.
- Ferrage N°1 PTI : paumelles spéciales pour tapées bois de largeur insuffisante.
- Ferrage N°3 / N°3 PTI : tapée existante bois avec repli tableau et façade.
Ferrages sur tapées métalliques
- Ferrage N°2 : tapée acier fixée en tableau. Le plus courant pour les poses neuves.
- Ferrage N°2L : variante réglable du N°2.
- Ferrage N°2R : tapée acier avec aile retournée, vis vers l'extérieur.
- Ferrage N°2RL : variante réglable du N°2R.
- Ferrage N°2B : tapée acier fixée sur le dormant de la fenêtre.
Ferrages spéciaux
- Ferrage N°4 : tapée acier avec repli tableau et façade.
- Ferrage N°5 : tapée acier, repli intérieur.
- Ferrage N°5L : variante réglable du N°5.
- Ferrage N°6 : gonds à sceller ou à visser, repli en façade.
- Ferrage N°7 : cornière en applique sur façade, repli et fixation en façade.
- Ferrage N°8 : gonds sur cornière d'angle, repli en façade, fixation en tableau.
- Ferrage N°9 : tapées incorporées bois ou PVC (persiennes PVC et bois uniquement).
🔧 Voir le schéma de tous les types de ferrage
5. Largeur des tapées existantes
Si vous avez choisi la pose sur tapées bois existantes, la saillie (largeur) de vos tapées doit être suffisante pour accueillir la persienne repliée. La saillie minimale dépend du nombre de vantaux :
- 4 vantaux : tapée de 50 mm minimum
- 6 vantaux : tapée de 65 mm minimum
- 8 vantaux : tapée de 80 mm minimum
- 10 vantaux : tapée de 100 mm minimum
- 12 vantaux : tapée de 120 mm minimum
Si vos tapées sont trop étroites, deux solutions : le ferrage N°1 PTI (paumelles pour tapées insuffisantes) ou la pose sur tapée métallique fournie (ferrage N°2).
6. Condamnation
La condamnation est le système de fermeture de votre persienne.
- Espagnolette : système de fermeture standard, inclus de série. Fermeture par rotation de la poignée qui actionne des tringles haute et basse.
- Crémone acier : fermeture renforcée par tringles haute et basse en acier. Sécurité supérieure à l'espagnolette.
- Serrure acier : fermeture à clé avec gâches. Sécurité maximale.
Limites pour crémone ou serrure :
Hauteur maximale : 2600 mm.
Largeurs minimales selon le nombre de vantaux :
- 4 vantaux : 500 mm minimum
- 6 vantaux : 730 mm minimum
- 8 vantaux : 1060 mm minimum
- 10 vantaux : 1425 mm minimum
- 12 vantaux : 1820 mm minimum
En dessous de ces dimensions, seule l'espagnolette est disponible.
7. Type d'ajourage
L'ajourage détermine la proportion de lames ajourées (ouvertes) sur vos vantaux, influençant la luminosité et l'intimité.
- Ajourage 1/3 : le tiers supérieur du vantail est ajouré. Bonne intimité avec apport de lumière naturelle. Configuration la plus courante.
- Ajourage 2/3 : les deux tiers supérieurs sont ajourés. Plus de luminosité, intimité partielle.
- Ajourage total : vantail entièrement ajouré. Luminosité et ventilation maximales.
- Plein (sans ajourage) : aucune lame ouverte. Occultation et intimité totales.
8. Épaisseur de tôle
- Tôle 95/100 (0,95 mm) : épaisseur standard, adaptée à la grande majorité des installations.
- Tôle 115/100 (1,15 mm) : épaisseur renforcée, recommandée pour les grandes dimensions ou les façades fortement exposées au vent.
9. Projection
La projection (ou « projection à l'italienne ») permet d'entrouvrir la persienne en position fixe grâce à des bras articulés. Cela permet de ventiler tout en maintenant les vantaux fermés, pour plus de sécurité et d'intimité.
Limites de la projection :
- Hauteur : 840 mm minimum / 2200 mm maximum
- Largeur : 2000 mm maximum
Important : la persienne ne doit être projetée que lorsque le tablier est en position fermée. Ne jamais tenter d'ouvrir les vantaux lorsque la projection est déployée, sous peine de dommages irréversibles non couverts par la garantie.
10. Après votre commande
Un technicien vous contacte systématiquement après votre commande pour valider les spécifications techniques : dimensions, type de ferrage, options. Un bon de commande détaillé vous sera transmis pour vérification et ajustement si nécessaire.
Délai de livraison : 4 à 6 semaines, transport inclus dans toute la France.
Fer, bois ou PVC : comment choisir ?
Le choix du matériau dépend de vos priorités :
- Fer : robustesse maximale, large choix de coloris RAL + finitions premium ARCHI et RESIST, aspect authentique. Nécessite une peinture de finition (version prêt à peindre) ou livrée peinte usine.
- Bois : charme naturel, isolation thermique excellente, large choix de finitions. Nécessite un entretien régulier (lasure tous les 3 à 5 ans). Voir le guide persienne bois.
- PVC : entretien zéro, légèreté, bon rapport qualité-prix. Idéal pour les locations ou les zones humides. Voir le guide persienne PVC.
Documents utiles
Fabrication française – Garantie 2 ans – Norme CE EN 13659
